لوله های PEEK چیست و چه زمانی باید PEEK پر از فیبر کربن را انتخاب کنید؟

پاسخ کوتاه: زمانی که سفتی و ثبات ابعادی اضافه شده، مبادلات آن را توجیه می کند، لوله PEEK پر از فیبر کربن را انتخاب کنید.

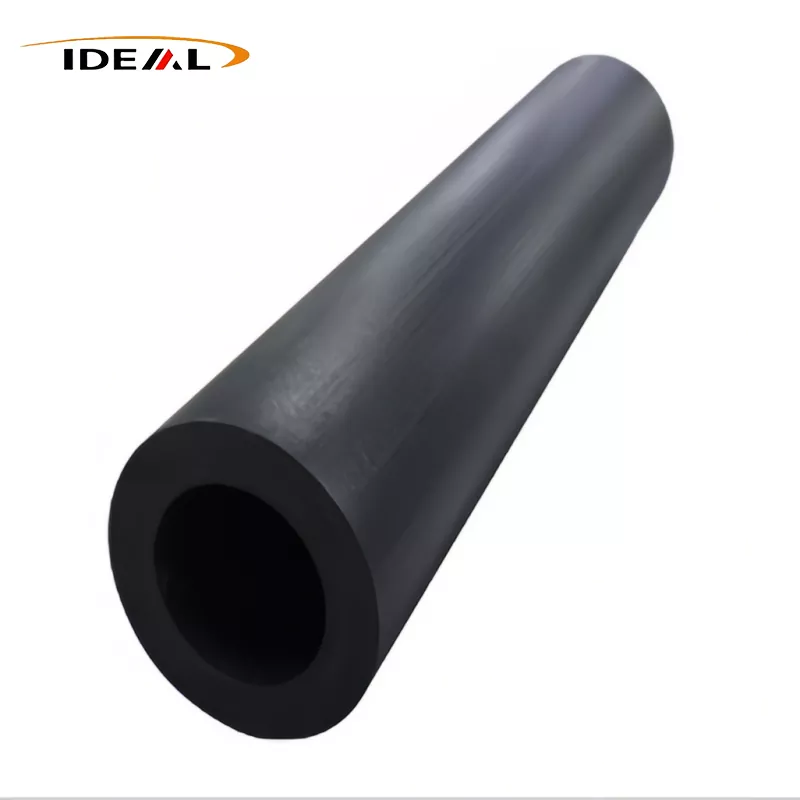

لوله‌های PEEK شکل‌های نیمه تمام توخالی هستند که به‌عنوان تامین یا ماشینکاری در قطعاتی مانند بوشینگ، آستین، آب‌بند، اجزای شیر و بدنه‌های عایق استفاده می‌شوند. فیبر کربن زمانی اضافه می شود که PEEK پر نشده، سختی کافی، کنترل ابعادی یا مقاومت در برابر تغییر شکل تحت بار مکانیکی و حرارتی را فراهم نمی کند.

این باعث نمی‌شود که مواد پر از کربن به انتخاب ممتاز خودکار تبدیل شوند. می تواند نسبت به PEEK باکره کمتر بخشنده باشد، در ابزارهای برش سخت تر و از نظر الکتریکی متفاوت باشد. تصمیم درست به جهت بار، دما، قرار گرفتن در معرض مواد شیمیایی، سطوح جفت‌گیری، نیازهای الکتریکی و مقدار ذخیره‌ای که انتظار دارید حذف کنید بستگی دارد. پیشنهادات ایده آل گوانگژولوله های PEEK پر از فیبر کربنبا محتوای فیبر کربن قابل تنظیم از 10٪ تا 40٪؛ این شرکت 30٪ را به عنوان نسبت رایج استفاده می کند.

لوله، لوله و لوله ممکن است همان سهام نیمه تمام را توصیف کنند - اما ابعاد باید به طور واضح بیان شود.

در کاتالوگ های سهام پلیمری، «لوله PEEK»، «لوله PEEK» و «لوله PEEK» اغلب به جای یکدیگر استفاده می شود. خریداران نباید تصور کنند که این شرایط از قراردادهای لوله‌کشی فلزی پیروی می‌کنند. ممکن است یک تامین کننده به جای خط فشاری که برای حمل سیال در زمان نصب در نظر گرفته شده است، یک ماشین کاری با دیوار ضخیم را توصیف کند.

نقشه خرید، نه اسم، باید ترتیب را کنترل کند. اگر سرویس فشار در میان باشد، ابعاد انبار نیمه تمام به تنهایی قابلیت فشار را ایجاد نمی کند. هندسه نهایی، اتصالات، دما، رسانه، تاریخچه بار و استاندارد طراحی قابل اجرا همگی نیاز به بررسی مهندسی جداگانه دارند.

OD، ID، ضخامت دیوار، طول و مقدار مجاز ماشینکاری را در یک نقشه ابعادی تعریف کنید

قطر خارجی، قطر داخلی و طول را بیان کنید، سپس مشخص کنید که آیا هر مقدار اسمی است، تولید شده است یا پس از ماشینکاری مورد نیاز است. شامل متمرکز بودن، صافی، گرد بودن، پرداخت سطح و وضعیت انتهایی که بر روی قسمت نهایی تأثیر می‌گذارند. تلورانس قطر به اضافه یا منهای عمومی تمرکز حفره به OD را کنترل نمی کند.

برای تمیز کردن پوست و اصلاح انحرافات مورد انتظار، مقدار کافی ماشینکاری را بگذارید، اما نه آنقدر که هزینه مواد و زمان ماشینکاری بی جهت بالا برود. دیوارهای نازک تمام شده نیاز به توجه ویژه دارند: فشار چاک، گرمای برش و تنش باقیمانده می توانند سوراخ را پس از خروج از دستگاه حرکت دهند.

محدوده اندازه منتشر شده و تحمل ± 0.02 میلی متر را به عنوان ادعایی برای شفاف سازی در نظر بگیرید، نه تضمینی برای هر ترکیب ID/OD

صفحه محصول Guangzhou Ideal مواد سیاه، شناسه اسمی Φ20-458 میلی متر، OD از Φ15-404 میلی متر، طول های 1000 میلی متر و 3000 میلی متر و تحمل 0.02 ± میلی متر را فهرست می کند. این محدوده ها نباید به عنوان ماتریسی از ابعاد آزادانه قابل تعویض خوانده شوند. یک لوله معتبر باید دارای OD بزرگتر از شناسه آن باشد.

قبل از ثبت سفارش، بپرسید کدام ترکیب ID/OD موجود است و چه ویژگی هایی را پوشش می دهد. همچنین دمای اندازه‌گیری، روش بازرسی، طرح نمونه‌برداری، معیارهای صافی و اینکه آیا تلرانس برای استوک یا سطح ماشین‌کاری شده اعمال می‌شود را تأیید کنید. رااطلاعات اندازه و تحمل لوله PEEK منتشر شدیک نقطه شروع مفید RFQ هستند، نه جایگزینی برای یک طراحی پذیرفته شده.

چه چیزی فیبر کربن در PEEK تغییر می کند و چه چیزی به طور خودکار بهبود نمی یابد

فیبرهای کربن حرکت در ماتریس PEEK را محدود می کنند. در درجه و جهت مناسب، که به طور کلی باعث افزایش سفتی، کاهش تغییرات ابعادی تحت بار و بهبود پایداری با تغییرات دما می شود. این اثرات می تواند به یک آستین ماشینکاری شده کمک کند هندسه را حفظ کند یا خزش را در جایی که PEEK بکر بیش از حد حرکت می کند کاهش دهد.

تقویت همچنین جهت را معرفی می کند. مسیر تولید و جریان مواد می‌تواند الیاف را تراز کند، بنابراین ویژگی‌های محوری و دیواره‌ای ممکن است متفاوت باشد. فیبر کربن به طور خودکار هر رابط سایش را بهبود نمی بخشد، عایق الکتریکی را حفظ نمی کند یا مقاومت در برابر هر ماده شیمیایی را افزایش نمی دهد. همچنین می تواند شکل پذیری را کاهش دهد و لبه ها را در هنگام ماشینکاری یا مونتاژ تهاجمی مستعد تراشیدن کند.

مقایسه درجه های بکر، پر از فیبر کربن و سایر گریدهای PEEK اصلاح شده در سفتی، سایش، رفتار الکتریکی، قرار گرفتن در معرض مواد شیمیایی و ماشین کاری

برای ماشینکاری لوله PEEK پر از فیبر کربن، از ابزار تیز، مناسب و محل کار کنترل شده استفاده کنید. به جای اتکا به اندازه قطر بیرونی، پایان سوراخ، تولید گرما و شکست فیبر را تماشا کنید. اگر قرار گرفتن در معرض مواد شیمیایی حیاتی است، درجه کامل را بر اساس مایع، غلظت، دما، فشار و زمان قرار گرفتن در معرض واقعی ارزیابی کنید.

برچسب "30٪ فیبر کربن لوله PEEK" یک مشخصات کامل مواد نیست

درصد به شما می گوید که پرکننده بارگیری شده است، اما برای تأیید یک ماده کافی نیست. شما همچنان به رزین و درجه ترکیب، مسیر تولید، فرم فیبر، کنترل‌های کیفیت و داده‌های دارایی برای موجودی عرضه‌شده نیاز دارید. مشخص کنید که آیا درصد ذکر شده بر اساس وزن تعریف شده است یا مبنای دیگری.

همچنین بپرسید که آیا لوله از یک لات تولید می آید و آیا تامین کننده می تواند سوابق بازرسی مرتبط با لات را ارائه دهد. نمونه اولیه ای که ماشین ها به طور تمیز انجام می دهند، ثابت نمی کند که اگر ترکیب، فرآیند یا جهت گیری فیبر تغییر کند، انبارهای بعدی یکسان رفتار خواهند کرد. فرم دقیق درجه و سهام را تأیید کنید، نه توضیح کلی «30% CF PEEK».

داده های تامین کننده باید با درجه واقعی، روش آزمایش، جهت گیری فیبر و شرایط خدمات مطابقت داشته باشد

مقادیر دیتاشیت تنها زمانی مفید هستند که نمایانگر مطالبی باشند که دریافت خواهید کرد. جهت گیری نمونه، تهویه، دمای آزمایش و روش آزمایش را بررسی کنید. داده‌های کوپن قالب‌گیری تزریقی ممکن است رفتار لوله‌ای با دیواره ضخیم را که در جهت فیبر متفاوت ماشین‌کاری شده است، پیش‌بینی نکند.

برای کاربردهای در دمای بالا، به جای استفاده از مقادیر دمای اتاق، خواص را در دمای سرویس مقایسه کنید. برای خدمات شیمیایی، تنش و گرما همزمان را در نظر بگیرید. اگر ابعاد محکم مهم است، درخواست اندازه‌گیری روی هندسه ارائه‌شده داشته باشید و در مورد نحوه شرطی شدن قطعات قبل از بازرسی توافق کنید.

قبل از اینکه PEEK پر از فیبر کربن را به عنوان رسانا یا استاتیک اتلاف کننده درمان کنید، مقاومت حجم و سطح را تأیید کنید.

فیبر کربن می تواند مقاومت الکتریکی PEEK را کاهش دهد، اما رسانایی مستقیماً از درصد پرکننده پیروی نمی کند. توزیع فیبر، تماس بین الیاف، جهت گیری، ضخامت دیواره و پردازش همگی بر نتیجه تأثیر می گذارند. ماده ای که به عنوان تقویت شده با کربن توصیف می شود ممکن است همچنان محدوده مقاومت مورد نیاز شما را از دست بدهد.

مقاومت حجمی یا محدوده مقاومت سطحی مورد نیاز را به همراه روش آزمایش و الزامات شرطی سازی روی نقشه یا مشخصات مواد قرار دهید. اگر اتلاف شارژ از نظر ایمنی حیاتی است، موجودی لوله آزمایشی یا اجزای نهایی را نشان دهید. گواهینامه محتوای کربن را جایگزین اندازه‌گیری‌های الکتریکی نکنید.

چک لیست RFQ: تأیید محتوای فیبر کربن، هندسه، تحمل ها، پرداخت سطح، سوابق بازرسی، اسناد انطباق، مقدار، زمان تحویل و تحویل به زمین

• مواد:درجه دقیق PEEK، درصد فیبر کربن و نحوه تعریف آن درصد.
• هندسه:OD، ID، وضعیت دیوار، طول، وضعیت پایان و کمک هزینه ماشینکاری.
• کنترل ها:تلورانس های ابعادی، متمرکز بودن، صافی، گرد بودن و الزامات پرداخت سطحی.
• عملکرد:دمای سرویس، بارها، مواد شیمیایی، رابط سایش و رفتار الکتریکی مورد نیاز.
• شواهد:داده های آزمایشی قابل اجرا، قابلیت ردیابی تعداد زیادی، گزارش بازرسی و اسناد انطباق مورد نیاز.
• شرایط تجاری:نمونه اولیه و مقادیر تولید، زمان تحویل، بسته بندی، اینکوترمز و تحویل زمینی به مقصد ایالات متحده.
• پذیرش:بازنگری نقشه، روش بازرسی و روش مورد تایید برای رسیدگی به انبارهای غیر منطبق.
