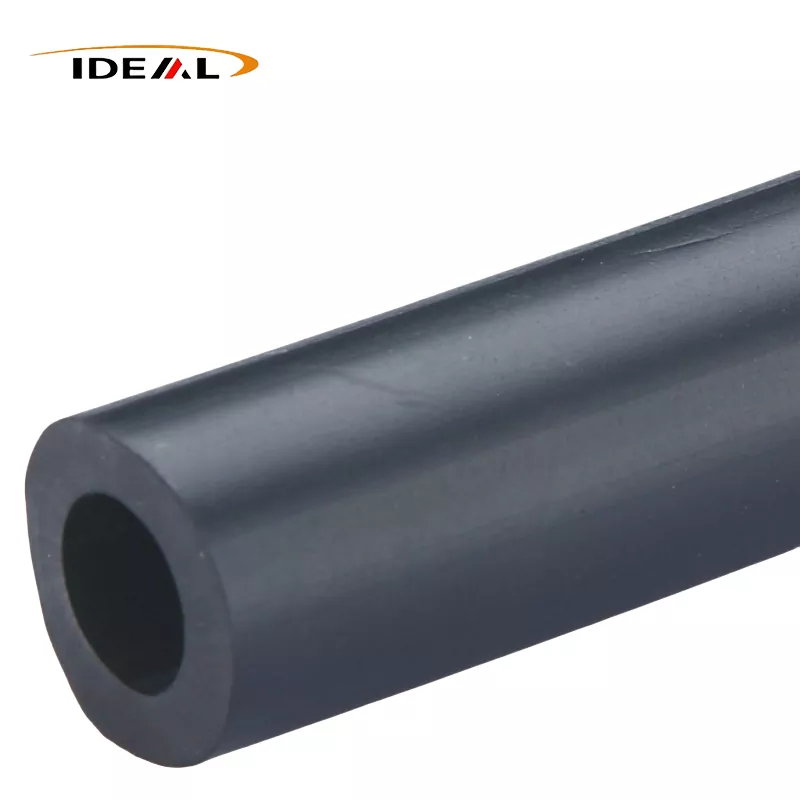

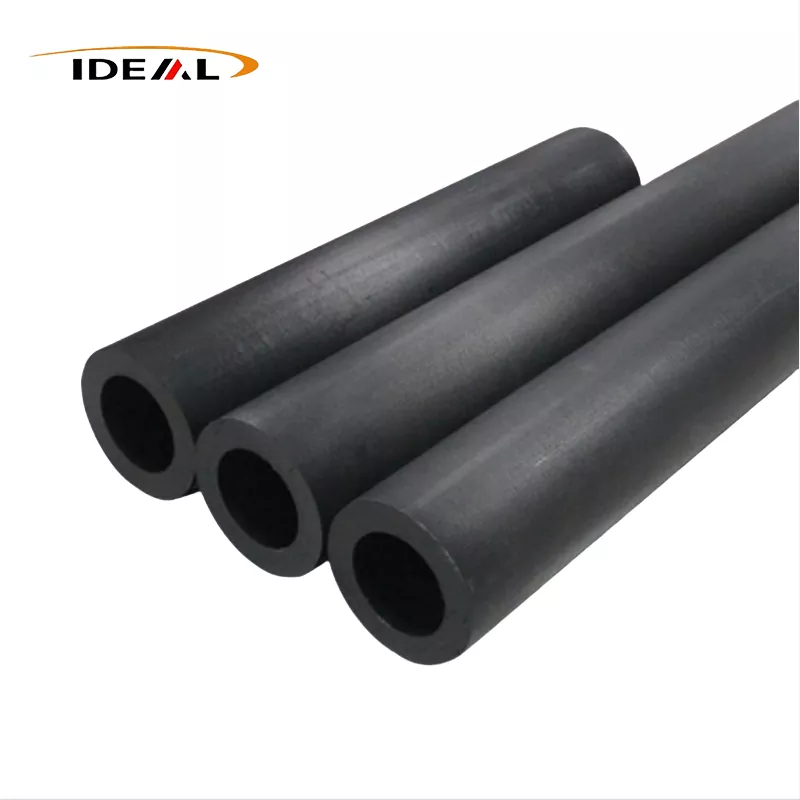

لوله های PEEK تقویت شده با فیبر کربنزمانی که یک لوله استاندارد PEEK به سختی، پایداری ابعادی، ظرفیت بار یا کنترل استاتیک بیشتری نیاز دارد، یک انتخاب عملی است. Ideal Plastic لوله های PEEK پر از فیبر کربن سیاه رنگ با محتوای فیبر کربن از 10٪ تا 40٪، گزینه های LCF و SCF، محدوده قطر داخلی و خارجی، طول های 1000 میلی متر یا 3000 میلی متر و تحمل تا 0.02 ± میلی متر را تولید می کند.
درجه مناسب تنها با درصد کربن انتخاب نمی شود. طول الیاف، هندسه دیوار، دمای عملیاتی، شرایط سایش، الزامات الکتریکی و ابعاد نهایی همه بر مشخصات تأثیر می‌گذارند. با بارگیری و ترسیم شروع کنید، سپس در برابر مواد تعریف شده و الزامات بازرسی درخواست کنید.
زمانی که لوله های PEEK پر از فیبر کربن انتخاب مناسبی هستند
Pure PEEK در حال حاضر ترکیبی مفید از قابلیت دما، مقاومت شیمیایی، رفتار سایش و ثبات ابعادی را فراهم می‌کند. افزودن فیبر کربن تعادل را نسبت به سفتی و تحمل بار تغییر می دهد. این در لوله ای که به عنوان غلاف یاتاقان، جزء عایق یا هدایت کننده، گذرگاه ساختاری، غلتک یا بخش انتقال یا سایر پروفیل های نیمه تمام که باید شکل خود را تحت تنش حفظ کند، اهمیت دارد.
فیبر کربن معمولاً وقتی ارزش دارد که یک لوله PEEK خالص بیش از حد منحرف شود، فراتر از پنجره مناسب منبسط شود یا سریعتر از آنچه برنامه اجازه می دهد سایش شود. همچنین می تواند در سیستم های حساس به استاتیک کمک کند. Ideal Plastic مقاومت حجمی را تا حد کم نشان می دهد1 × 10³ Ω· سانتی متربرای محدوده مواد PEEK پر از فیبر کربن آن، اما عملکرد الکتریکی مورد نیاز باید برای درجه دقیق، محتوای فیبر، هندسه و روش آزمایش تأیید شود.
لوله پر از کربن را به عنوان جایگزینی خودکار برای هر قطعه PEEK در نظر نگیرید. فیبر کربن می تواند ماشین کاری، ظاهر سطح، ناهمسانگردی و رفتار الکتریکی را تحت تاثیر قرار دهد. اگر لوله باید بسیار عایق باقی بماند، اگر سطح تماس بسیار صاف بسیار مهم است، یا اگر قطعه در معرض یک مخلوط شیمیایی قرار دارد که توسط داده‌های موجود پوشش داده نشده است، قبل از سفارش، درخواست کنید تا یک بازنگری مخصوص درجه را انجام دهید.
محتوای فیبر کربن و درجه فیبر را برای Load Case انتخاب کنید
10 تا 40 درصد فیبر کربن در PEEK چه تغییراتی می کند
Ideal Plastic محتوای فیبر کربن قابل تنظیم از 10٪ تا 40٪ را ارائه می دهد. به طور کلی، افزایش سطح پرکننده، کامپوزیت را به سمت استحکام بیشتر و پشتیبانی بار سوق می دهد، در حالی که انتخاب ماده را نسبت به جهت پردازش و طراحی اطراف حساس تر می کند. بالاترین درصد به طور خودکار بهترین مقدار نیست: ممکن است برای یک لوله با بار کم غیر ضروری باشد و می تواند ماشینکاری یا نیازهای سطح را پیچیده کند.
نتیجه مورد نیاز خود را به جای درخواست «PEEK پر از کربن» مشخص کنید. ورودی های مفید عبارتند از: بار شعاعی، بار محوری، دهانه پشتیبانی نشده، محدوده دما، سرعت لغزش، مواد جفت، چرخه کاری، رسانه های شیمیایی و اینکه آیا لوله باید بار استاتیک را از بین ببرد. Ideal Plastic مقادیر سفتی را در محدوده 8 تا 12 GPa برای ارائه PEEK تقویت شده با فیبر کربن خود بیان می کند. آن محدوده را به‌عنوان راهنمایی در سطح محصول در نظر بگیرید، نه جایگزینی برای برگه داده‌های خاص یا تأیید طراحی.
گزینه های LCF، SCF و CF30 PEEK Tube
درجه فیبر بیشتر از برچسب تأثیر می گذارد. LCF به معنای فیبر کربن بلند است. SCF به معنای فیبر کربن کوتاه است. الیاف بلندتر ممکن است در جایی که کارایی تقویت و سختی در اولویت هستند مفید باشند، در حالی که ترکیبات الیاف کوتاه می توانند برای پردازش های معمولی و پروفیل های ماشینکاری دقیق مناسب تر باشند. نتیجه واقعی به جهت گیری فیبر، شرایط قالب گیری یا اکستروژن، ضخامت دیواره و ماشین کاری بستگی دارد.
"CF30" معمولاً یک ترکیب PEEK با تقریباً 30٪ فیبر کربن را شناسایی می کند، اما نامگذاری باید با تامین کننده تأیید شود. بپرسید که آیا لوله نقل قول CF30 PEEK LCF یا SCF است، چه تلورانسی پس از ماشینکاری اعمال می شود، و کدام اطلاعات ویژگی به آن ترکیب دقیق تعلق دارد. این از یک اشتباه رایج در خرید جلوگیری می کند: مقایسه دو ماده با درصد کربن در حالی که اشکال مختلف الیاف و مسیرهای تولید را نادیده می گیرند.
قبل از سفارش، لوله، لوله، نمایه و ابعاد ماشینکاری شده را تأیید کنید
OD، ID، ضخامت دیوار، طول، تحمل، و سطح پرداخت را مشخص کنید
"لوله PEEK" و "لوله PEEK" اغلب به جای یکدیگر در جستجوی تامین کنندگان استفاده می شود، اما نقل قول هنوز نیاز به یک تعریف ابعادی دقیق دارد. قطر خارجی (OD)، قطر داخلی (ID)، ضخامت دیوار یا محاسبه آن، طول برش، کمیت، تحمل، وضعیت انتهایی، و نیاز به پرداخت سطح را ارائه دهید. بیان کنید که آیا ابعاد به صورت اکسترود شده، برش خورده یا ماشینکاری شده عرضه می شوند.
Ideal Plastic طول های استاندارد 1000 میلی متر و 3000 میلی متر و تحمل 0.02 ± میلی متر را برای لوله های PEEK تقویت شده با فیبر کربن خود فهرست می کند. تأیید کنید که این تلرانس کدام ابعاد را پوشش می دهد. تلرانس OD محدود به طور خودکار به این معنی نیست که ID، تمرکز، صافی، یا مربع انتهایی دارای تلرانس یکسانی است.
برای جلوگیری از خطاهای Fit از یک بررسی ابعاد مبتنی بر طراحی استفاده کنید
زمانی که لوله روی شفت، داخل محفظه، یا در مجموعه آب بندی یا بلبرینگ قرار می گیرد، یک نقشه ارسال کنید. به جای تکیه بر توضیحات کاتالوگ، ویژگی های مهم را علامت گذاری کنید. بررسی باید شامل موارد زیر باشد:
- محدودیت های OD و ID، از جمله ضخامت دیوار مورد نیاز.
- متمرکز بودن، صاف بودن و بیضی بودن مجاز در جایی که مونتاژ به آنها بستگی دارد.
- طول برش، مربع انتهایی، پخ‌ها، شیارها، سوراخ‌ها یا سایر جزئیات ماشینکاری شده.
- درجه مواد، ساخت LCF یا SCF، و درصد فیبر کربن؛
- روش بازرسی، طرح نمونه برداری، بسته بندی و مستندات.
برای ابعاد لوله PEEK فیبر کربن سفارشی، بررسی نقشه معمولا مفیدتر از درخواست فقط برای نزدیکترین اندازه اسمی است. این خطرات تناسب را قبل از تولید در معرض خطر قرار می دهد و به تامین کننده مبنای روشنی برای ابزار، ماشین کاری و بازرسی می دهد.
داده های عملکرد منتشر شده و محدودیت های مقایسه
Ideal Plastic دمای انحراف گرما را بالای 315 درجه سانتیگراد و دمای استفاده مداوم تا 260 درجه سانتیگراد را برای اطلاعات محصول PEEK تقویت شده با فیبر کربن خود بیان می کند. این ارقام نشان دهنده قابلیت دمای بالا هستند، اما به این معنی نیست که یک لوله می تواند حداکثر بار مکانیکی خود را به طور مداوم در دمای 260 درجه سانتی گراد حمل کند. بار، ضخامت دیوار، زمان قرار گرفتن در معرض، تمرکز تنش، و نصب همگی بر دمای طراحی قابل استفاده تأثیر می گذارند.
همین احتیاط در مورد سایش و مقاومت شیمیایی نیز اعمال می شود. PEEK پر از کربن برای شرایط سخت اصطکاک، سایش، بار و قرار گرفتن در معرض مواد شیمیایی در نظر گرفته شده است، اما عملکرد به سطح جفت گیری، فشار، سرعت، روانکاری، دما و غلظت شیمیایی واقعی بستگی دارد. یک بیانیه سازگاری شیمیایی برای PEEK نباید به عنوان تاییدیه برای هر مخلوط حلال، سیال فرآیند یا چرخه دما تلقی شود.
از مقادیر منتشر شده برای محدود کردن انتخاب مواد استفاده کنید، سپس نمره دقیق را تأیید کنید. زمانی که پیامد شکست زیاد است، برگه داده، نمونه یا بررسی برنامه را درخواست کنید. Ideal Plastic بیان می‌کند که نمونه‌های رایگان در دسترس هستند، که می‌توانند از بررسی تناسب یا آزمایش نمونه اولیه کنترل‌شده قبل از سفارش بزرگ‌تر پشتیبانی کنند.
برنامه های کاربردی برای سیستم های کنترل دما بالا، سایش، شیمیایی و استاتیکی
لوله PEEK فیبر کربن یک نامزد قوی برای سیستم های صنعتی است که گرما را با تقاضای مکانیکی ترکیب می کند. مناطق ارزیابی معمولی عبارتند از:
- قطعات باربر یا انتقال:فیبر کربن در مقایسه با PEEK خالص معمولی می تواند سفتی را افزایش داده و انحراف را کاهش دهد.
- مجموعه های متمرکز بر سایش:کامپوزیت برای کاربردهایی که شامل اصطکاک و سایش هستند مناسب است، اما مواد جفت گیری و وظیفه سرعت فشار هنوز نیاز به بررسی دارند.
- لوله های با دمای بالا:رقم 260 درجه سانتیگراد با استفاده مداوم و HDT بالای 315 درجه سانتیگراد یک نقطه شروع برای غربالگری حرارتی است، نه یک محدودیت طراحی کامل.
- اجزای فرآیند شیمیایی:محیط خاص، غلظت، دما و مدت زمان قرار گرفتن در معرض را به جای تکیه بر کلمه "مقاوم در برابر شیمیایی" ارزیابی کنید.
- تجهیزات حساس به استاتیک:مقاومت حجم کم بیان شده می تواند در مواردی که اتلاف بار اهمیت دارد مرتبط باشد. الزامات اتصال زمین و تست الکتریکی را برای قطعه تمام شده تأیید کنید.
فیبر کربن نیز اغلب با الیاف شیشه مقایسه می شود. انتخاب بهتر به ویژگی‌های هدف بستگی دارد: PEEK پر از کربن معمولاً زمانی انتخاب می‌شود که سفتی، وزن، رفتار سایش یا اتلاف الکتریکی مهم‌تر باشد، در حالی که تصمیم نهایی به جای نام‌های پرکننده به تنهایی به داده‌های درجه قابل مقایسه نیاز دارد.
از Ideal Plastic یک پیشنهاد قیمت لوله PEEK فیبر کربن تایید شده را درخواست کنید
طرح Ideal Plastic یا مشخصات واضحی را برای شما ارسال کنیدلوله های PEEK تقویت شده با فیبر کربن. شامل دمای کاربرد، بار، شرایط اصطکاک یا سایش، محیط های شیمیایی، نیاز به کنترل استاتیک، OD، ID، طول، تحمل، کمیت و هدف تحویل.

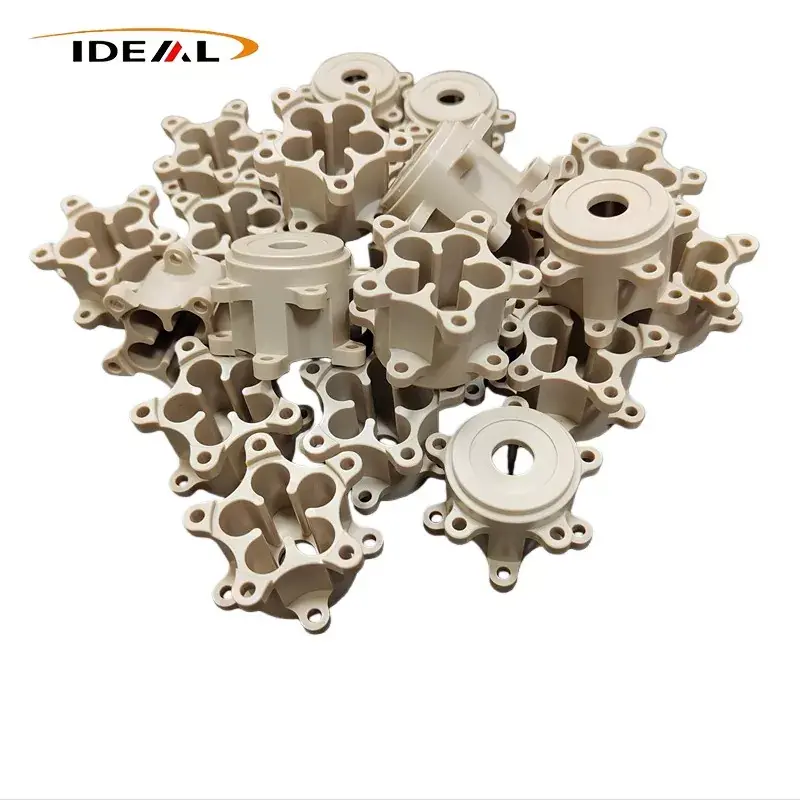

برای شناسایی درصد فیبر کربن، ساختار LCF یا SCF، تلورانس ابعادی قابل اجرا، اسناد بازرسی، در دسترس بودن نمونه، و اینکه آیا قطعه به صورت لوله عرضه شده است یا با ماشینکاری تکمیل شده است، از قیمت درخواست کنید. Ideal Plastic پروفایل های نیمه تمام و ماشینکاری شده PEEK را از گوانگژو، چین، از جمله لوله ها و قطعات سفارشی، با زمان های استاندارد یا سفارشی برای مشتریان بین المللی تامین می کند.
برای اولین بررسی، ازصفحه نقل قول لوله PEEK فیبر کربن سفارشیو نقاشی را ضمیمه کنید. بررسی درجه و ابعاد تأیید شده معمولاً در زمان بیشتری نسبت به انتخاب یک لوله CF30 اسمی و اصلاح تناسب پس از تولید صرفه جویی می کند.
