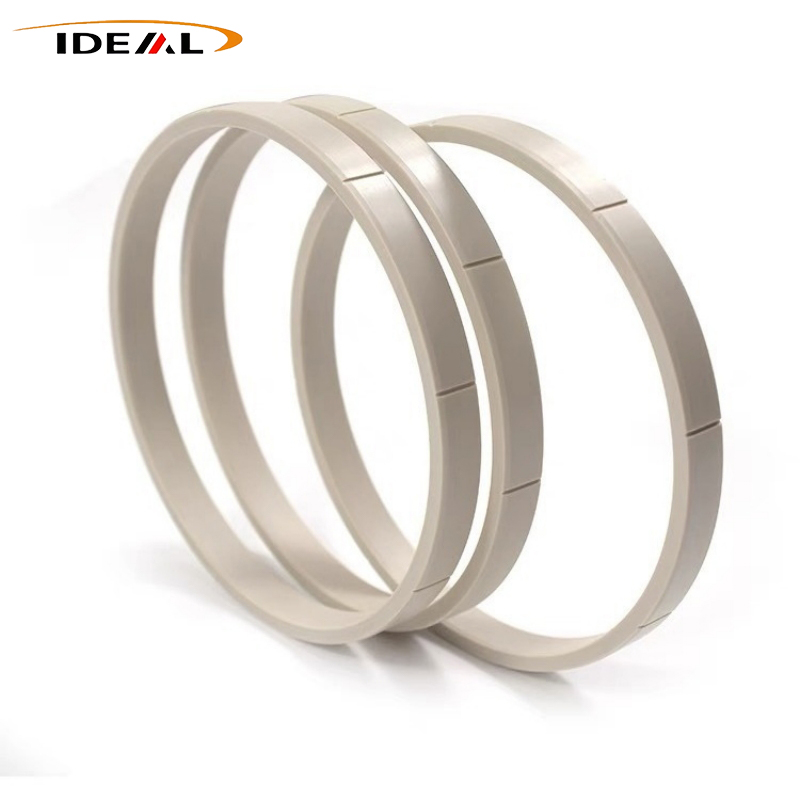

مجموعه‌های مکانیکی مدرن که تحت بارهای حرارتی، شیمیایی و اصطکاکی ترکیبی کار می‌کنند، انتظارات زیادی از قطعات آب‌بندی و پشتیبان دارند. بسیاری از اجزای پلیمری مرسوم به سرعت تحت تنش سیکلی پیوسته تخریب می‌شوند و تعمیر و نگهداری مکرر سخت‌افزار و وقفه‌های عملیاتی برنامه‌ریزی نشده را به همراه دارند. تیم‌های فنی باید رفتار خاص مواد، محدودیت‌های مونتاژ و تطابق شرایط عملیاتی را برای افزایش زمان اجرا درک کنند.حلقه های PEEKعملکرد چند بعدی متعادلی ارائه می دهد که بسیاری از حالت های خرابی رایج را که در سخت افزار پیچیده صنعتی با آن مواجه می شوند، برطرف می کند.
پلی اتر اترکتون متعلق به خانواده پلیمرهای ترموپلاستیک معطر است که به دلیل خروجی مکانیکی پایدار در محدوده های کاری گسترده شناخته شده است. رزین پایه را می توان با مواد پرکننده مختلف ترکیب کرد تا مقاومت سایش، استحکام و هدایت حرارتی را برای مطابقت با الزامات مونتاژ هدف اصلاح کند. هر نوع پرکننده، مبادلات متمایزی را به همراه دارد که مهندسان باید قبل از تعیین مشخصات نهایی وزن کنند.
پایداری ذاتی مواد پایه و اساس چرخه خدمات طولانی را تشکیل می دهد. جذب رطوبت کم، تغییر ابعاد را در هنگام مواجهه اجزا با هوای مرطوب یا مایعات کاری مبتنی بر آب به حداقل می رساند. مقاومت در برابر شعله در ساختار پلیمری پایه بدون افزودنی های هالوژن اضافی تعبیه شده است، که قابلیت اطمینان را برای تجهیزاتی که در معرض رویدادهای حرارتی غیرمنتظره قرار دارند می افزاید. انبساط حرارتی در میان ترموپلاستیک ها نسبتاً کم می ماند و ثبات ابعادی را به عنوان چرخه های سخت افزاری بین حالت های عملیاتی سرد و گرم حفظ می کند.
گزینه های پرکننده ویژگی های پایه را تغییر می دهند. ترکیبات فیبر کربن استحکام فشاری و هدایت حرارتی را افزایش می دهد. افزودنی های پودر PTFE اصطکاک سطحی را برای رابط های تماس پویا کاهش می دهد. الیاف شیشه استحکام را بهبود می بخشد اما می تواند برهمکنش ساینده را در برابر سطوح فلزی خاص افزایش دهد. تطبیق ترکیب پرکننده با پارامترهای رسانه، فشار و حرکت دقیق به جای انتخاب درجه های اصلاح شده صرفاً بر اساس برگه های داده با مشخصات عمومی بسیار مهم است.
قطعات آب بندی و پشتیبان پس از نصب در داخل حفره های غده تحت تنش فشاری ثابت باقی می مانند. خزش تغییر شکل دائمی آهسته را توصیف می کند که توسط نیروی فشاری استاتیک در طول زمان ایجاد می شود. هنگامی که خزش فراتر از آستانه قابل قبول انباشته می شود، نیروی پیش بارگذاری کاهش می یابد، مسیرهای نشتی باز می شوند و اثربخشی آب بندی بدتر می شود. مواد پلی اتر اترکتون با کیفیت بالا، رشد خزش را حتی در شرایط کاری با دمای بالا سرکوب می‌کند و به سخت‌افزار کمک می‌کند نیروی تماس سطحی مناسب را در فواصل کاری طولانی حفظ کند.
خستگی مکانیکی چرخه ای منبع اصلی دیگر تخریب اجزا است. سخت افزار رفت و برگشتی، چرخشی یا چرخشی فشار، قطعات پلیمری را در معرض چرخه های بارگیری و تخلیه مکرر قرار می دهد. بسیاری از مواد پلیمری پس از میلیون‌ها رویداد چرخه‌ای، ریزترک‌هایی ایجاد می‌کنند که به آسیب سطحی قابل مشاهده و شکست عملکردی تبدیل می‌شوند.حلقه های PEEKعملکرد ساختاری پایدار را تحت شرایط ترکیبی فشار-دما-حرکت حفظ کنند، و آنها را برای مجموعه‌هایی که تعداد چرخه‌های حجم زیادی را تجربه می‌کنند مناسب می‌سازد.
اصطکاک و سایش مستقیماً عمر مفید قابل استفاده برای تماس پویا با سخت افزار را تعیین می کند. سایش پیشرونده سطح، هندسه سطح مقطع را تغییر می دهد و تماس سطحی مورد نیاز را قطع می کند. گریدهای پلیمری پر نشده عملکرد تریبولوژیکی پایه ثابتی را ارائه می دهند، در حالی که فرمول های ترکیبی مرزهای مقاومت در برابر سایش را بیشتر می کنند. کاهش حرارت اصطکاکی فرآیندهای پیری حرارتی را در داخل ماتریس پلیمری کند می‌کند و بازخورد مثبتی را برای زمان اجرا طولانی‌تر اجزا ایجاد می‌کند.
نمی توان از پرداخت سطحی قسمت جفتی چشم پوشی کرد. حتی سخت‌افزار پلیمری باکیفیت هنگام اجرا در برابر سطوح فلزی بیش از حد ناصاف، دچار سایش سریع می‌شوند. مستندات مهندسی باید پارامترهای زبری قابل قبول را برای شفت ها، محفظه ها و سطوح غده در کنار انتخاب درجه مواد پلیمری تعریف کند.
سخت افزار صنعتی دنیای واقعی به ندرت اجزا را در یک زمان واحد در معرض تنها یک منبع استرس قرار می دهد. بیشتر محیط‌های عملیاتی دما، فشار و قرار گرفتن در معرض مواد شیمیایی را با هم ترکیب می‌کنند و پیری مواد را در مقایسه با شرایط آزمایش آزمایشگاهی ایزوله تسریع می‌کنند. پلیمرهای همه منظوره اغلب در شرایط کاری چندعاملی متورم، نرم می شوند یا دچار ترک خوردگی تنشی می شوند.
پلی اتر اترکتون با حلال های آلی، روغن های معدنی، روان کننده ها و بسیاری از محلول های شیمیایی آبی سازگاری گسترده ای را نشان می دهد. تنها مجموعه باریکی از عوامل شیمیایی بسیار غلیظ باعث تخریب مواد قابل اندازه گیری می شود. چنین اینرسی شیمیایی، هندسه ابعادی و یکپارچگی سطح را پس از غوطه ور شدن طولانی مدت در سیالات فرآیند حفظ می کند. اعتبار سنجی سازگاری مواد در برابر هر محیط کاری خاص قبل از قفل شدن طراحی نهایی ضروری است.
مقاومت در برابر هیدرولیز برای سناریوهای تماس با آب گرم و بخار برجسته است. بسیاری از پلیمرهای با کارایی بالا، تحت قرار گرفتن مداوم در معرض بخار داغ، تخریب مولکولی را تجربه می کنند. این پلیمر خواص مکانیکی هسته را تحت سیکل های بخار مکرر حفظ می کند و دامنه کاربرد قابل استفاده در سخت افزار پردازش سیال را گسترش می دهد. مهندسان باید در نظر داشته باشند که فشار نرخ حمله شیمیایی را در بسیاری از مجموعه‌های تماس سیال تقویت می‌کند و داده‌های غوطه‌وری آزمایشگاهی همیشه نتایج شرایط میدان را به‌طور کامل تکرار نمی‌کنند.
حتی اجزای پلیمری که به خوبی مشخص شده‌اند می‌توانند زمان اجرای کوتاه‌تری را در زمانی که هندسه غده، روش‌های نصب یا مقادیر فاصله‌گذاری به درستی پیکربندی نشده باشند، ارائه دهند. درجه مواد به تنهایی نمی تواند تصمیمات طراحی مکانیکی ضعیف را جبران کند. تیم‌های فنی باید مشخصات اجزا و طراحی حفره غدد را به‌عنوان وظایف مهندسی مرتبط تلقی کنند تا جریان‌های کاری مجزا.
پیکربندی‌های حلقه پشتیبان یکی از رایج‌ترین الگوهای استقرار هستند. در شرایط فشار بالا، مواد آب‌بندی الاستومری نرم می‌توانند در شکاف‌های غده فشرده شوند و آسیب‌های ناشی از اکستروژن را حفظ کنند. سخت افزار پشتیبان پلیمری سفت و سخت مسیرهای اکستروژن را مسدود می کند و یکپارچگی عنصر مهر و موم اولیه را حفظ می کند.حلقه های PEEKاغلب این نقش حلقه پشتیبان را در مجموعه‌های شیر فشار بالا و سیلندر در چندین بخش صنعتی انجام می‌دهند.
هر کاربرد آب بندی به سخت افزار ترموپلاستیک با کارایی بالا نیاز ندارد. تخصیص آب بندی استاتیکی در شرایط ملایم می تواند از محلول های پلیمری یا الاستومری جایگزین استفاده کند. انتخاب مواد همیشه باید به دنبال ارزیابی کامل مرزهای شرایط عملیاتی واقعی باشد.
الزامات مونتاژ تقاضا در حوزه های مختلف صنعتی وجود دارد. هر نرم افزار ترکیب منحصر به فرد خود را از محدوده فشار، پوشش دما، نوع حرکت و نمایه رسانه تماس دارد. نگاشت پارامترهای کاری واقعی به قابلیت های مواد از انتخاب صحیح اجزا و رفتار سخت افزاری درازمدت قابل پیش بینی پشتیبانی می کند.
در این زمینه‌های عملیاتی، بهبود زمان اجرا مؤلفه‌ها از انتخاب مطابق با درجه مواد همراه با طراحی متفکرانه هندسه غده ناشی می‌شود. خرابی مؤلفه مشاهده شده در میدان اغلب به مجموعه ناقص داده های شرایط عملیاتی در مراحل اولیه طراحی بازمی گردد. مستندسازی دمای اوج، فشار اوج، ترکیب رسانه و حجم‌های چرخه حرکت به تیم‌های فنی کمک می‌کند تا از سناریوهای قابل اجتناب تخریب اجزا اجتناب کنند.پلاستیک ایده آلپشتیبانی بازبینی فنی را برای پیکربندی اجزای خاص پروژه بر اساس مجموعه داده‌های شرایط عملیاتی جمع‌آوری‌شده ارائه می‌کند.
جدول زیر معیارهای کلیدی عملکرد را برای پلیمرهای آب بندی با کارایی بالا به طور گسترده نشان می دهد. این مقایسه از غربالگری اولیه مواد در جریان کار طراحی مهندسی پشتیبانی می کند. هر ماده ای دارای نقاط قوت و محدودیت های متمایز است که باید در برابر الزامات خاص پروژه در نظر گرفته شود.
| درجه پلیمر | رتبه بندی حرارتی مداوم | سازگاری شیمیایی | مقاومت در برابر خزش | عملکرد تریبولوژیکی | پایداری هیدرولیز |
|---|---|---|---|---|---|
| PEEK | بالا | عالی | خیلی خوبه | وابسته به درجه خوب - عالی | عالی |
| PPS | بالا | عالی | خوب | متوسط | خوب |
| PI | بسیار بالا | خوب | خیلی خوبه | خوب | متوسط |
| PTFE | بالا | عالی | بیچاره | عالی | عالی |
| PAI | بسیار بالا | خوب | خیلی خوبه | خیلی خوبه | متوسط |
PTFE رفتار با اصطکاک کم برجسته ای را ارائه می دهد، اما تحت بارگذاری فشاری پایدار از ضعف خزش قابل توجهی رنج می برد. پلی‌آمید دمای بسیار بالا را تحمل می‌کند اما پایداری هیدرولیز محدودی را برای قرار گرفتن در معرض طولانی‌مدت با آب گرم نشان می‌دهد.حلقه های PEEKدستیابی به عملکرد متعادل در ابعاد حرارتی، مکانیکی، شیمیایی و هیدرولیتیک، که پذیرش گسترده برای وظایف صنعتی چند عاملی را توضیح می دهد. داده های آزمایشگاهی جدول بندی شده به عنوان راهنمای مرجع عمل می کند. آزمایش اعتبار سنجی شرایط واقعی برای صلاحیت سخت افزار نهایی ضروری است.
روش ساخت، دقت ابعادی اجزای نهایی و توزیع تنش داخلی را شکل می دهد. دو مسیر تولید اصلی وجود دارد: قالب‌گیری تزریقی و ماشینکاری CNC از اشکال اکسترود شده. هر مسیر مزایایی را برای سناریوهای مختلف تولید به همراه دارد.
قالب گیری تزریقی متناسب با تولید سریال با حجم زیاد است. کنترل مناسب پارامتر قالب برای به حداقل رساندن تنش داخلی باقیمانده مورد نیاز است. شرایط قالب گیری ضعیف کنترل شده باعث ایجاد تنش پنهان در داخل قطعات نهایی می شود که به تدریج پس از نصب آزاد می شود و اعوجاج ابعادی ظریفی ایجاد می کند. اجزای ماشینکاری CNC که از استوک میله اکسترود شده با کیفیت بالا تهیه شده اند برای سفارشات با حجم کم تا متوسط و ابعاد غیر استاندارد سفارشی عملکرد خوبی دارند. کیفیت موجودی مواد خام مستقیماً ثبات و تکرارپذیری اجزای نهایی را تعریف می کند.
مهندسان طراح باید رفتار انبساط حرارتی را در محاسبات ابعاد غده-حفره محاسبه کنند. مقادیر فاصله مناسب فشار تماس مناسب را در حداکثر دمای عملیاتی نگه می دارد و در عین حال از اتصال مکانیکی جلوگیری می کند. نوارهای تحمل با فرآیند تولید، ابعاد اسمی و درجه پلیمر متفاوت است. اجزای با قطر بزرگتر به طور طبیعی محدوده تحمل قابل دستیابی گسترده تری دارند. بحث تحمل فاز اولیه بین تیم های مهندسی و تولیدی، مسائل غیرمنتظره مربوط به مونتاژ را بعداً در چرخه های توسعه محصول کاهش می دهد.
بازرسی پس از پردازش، سوراخ‌های سطحی و ریزترک‌های ایجاد شده در طول عملیات ماشینکاری را از بین می‌برد. عیوب سطحی رسیدگی نشده تحت تنش مکانیکی چرخه ای منتشر می شود و عمر مفید قابل دستیابی را کوتاه می کند. تامین کنندگان قطعات قابل اعتماد، گردش کار ابزار برش کنترل شده و روش های بازرسی را برای از بین بردن چنین عیوب سطحی برای اجزای پلیمری تمام شده اجرا می کنند.
آب بندی دینامیکی پلیمر خالص تحت شرایط فشار بالا تنها با کنترل دقیق سرعت سطح، فشار تماس و پوشش سطح جفت قابل دستیابی است. در اکثر پیکربندی‌های فشار بالا، آنها به عنوان سخت‌افزار پشتیبان همراه با عناصر آب‌بندی اولیه الاستومری برای جلوگیری از آسیب اکستروژن عمل می‌کنند. حدود پارامترهای عملیاتی خاص پروژه باید با اسناد دارایی درجه مواد بررسی شود.
گریدهای پلیمری پر نشده عموماً در مواجهه مداوم با بخار داغ مقاومت بالایی در برابر هیدرولیز دارند. بسیاری از افزودنی های پرکننده مسیرهای بالقوه ای برای نفوذ بخار به ماتریس پلیمری ایجاد می کنند. ترکیبات پر شده ممکن است همچنان برای سناریوهای تماس متناوب بخار کار کنند. ارزیابی کامل سازگاری رسانه باید برای هر مجموعه منحصر به فرد از پارامترهای شرایط کاری تکمیل شود.
مقادیر دمای پیوسته و پیک، محدوده فشار استاتیک و چرخه‌ای، همه ترکیبات رسانه‌های تماسی، تخمین‌های نوع حرکت و سرعت چرخه، ابعاد حفره غده، مواد جفت‌گیری و مشخصات زبری سطح را مستند کنید. مستندات جامع شرایط عملیاتی پایه و اساس انتخاب صحیح درجه مواد و زمان اجرا قابل پیش بینی اجزا را تشکیل می دهد.
حالت‌های رایج شکست قابل مشاهده شامل سایش سطح ساینده، تغییر شکل مربوط به اکستروژن ناشی از خلاصی بیش از حد غده، اعوجاج ابعادی ناشی از حرارت، و رشد ترک ناشی از بارگذاری چرخه‌ای مکانیکی است. مستندسازی مشاهدات خرابی در دنیای واقعی به اصلاح انتخاب‌های درجه مواد و هندسه حفره غده برای تکرارهای سخت‌افزاری بعدی کمک می‌کند.
مواد خام با کیفیت پایین یا بازیافت شده باعث ایجاد خواص مکانیکی متناقض در دسته های اجزا می شود. تغییرات درون ماتریس پلیمری باعث ایجاد نرخ های سایش ناهموار و تخریب زودرس غیرمنتظره تحت قرار گرفتن در معرض محیطی خشن می شود. اسناد ردیابی مواد از اعتبار سنجی منبع مواد خام برای استقرار سخت افزار صنعتی حیاتی پشتیبانی می کند.
پوشش سطح اضافی معمولاً غیر ضروری است. روان کننده های سازگار را می توان در طول مونتاژ برای سناریوهای نصب خاص استفاده کرد، اگرچه تأیید سازگاری کامل با رسانه های کاری نهایی الزامی است. پوشش‌های سطح در طول عملیات دینامیکی فرسوده می‌شوند و نمی‌توان روی اثرات کاهش اصطکاک مداوم حساب کرد.
