مهندسانی که لوله های پلی اتر اترکتونی تقویت شده (PEEK) را مشخص می کنند با یک تصمیم فوری روبرو می شوند: چه نوع تقویت کننده فیبر قطعه را در میدان زنده نگه می دارد. PEEK پر نشده گرمای زیاد و مواد شیمیایی خشن را بدون زحمت کنترل می کند. اما تحت بارهای مداوم بالا یا دماهای شدید، پلاستیک خام خزش می کند. شما الیاف اضافه می کنید تا این تغییر ابعاد را متوقف کنید. انتخاب تقریباً همیشه به 30٪ فیبر کربن (CF30) یا 30٪ فیبر شیشه (GF30) محدود می شود. انتخاب اشتباه به معنای سایش زودرس قطعات جفت، شورت الکتریکی غیرمنتظره، یا تخریب حرارتی فاجعه بار است.
شما مشخص کنیدلوله PEEK تقویت شده با فیبر کربنزمانی که کاربرد شامل قطعات متحرک، اصطکاک لغزشی یا الزامات شدید برای اتلاف استاتیکی باشد. الیاف کربن به عنوان یک روان کننده خشک میکروسکوپی عمل می کنند. آنها همچنین گرما را از سطح تماس دور می کنند و از ذوب موضعی یا تغییر شکل تحت بارهای سنگین جلوگیری می کنند.
زمانی که به حداکثر عایق الکتریکی و حرارتی در یک کاربرد کاملاً ایستا و ساختاری نیاز دارید، PEEK GF30 را مشخص کنید. شیشه بسیار ساینده است. اگر از لوله GF30 به عنوان یاتاقان یا بوش در برابر شفت فولادی استفاده کنید، الیاف شیشه به سرعت فلز جفت شده را می جوند. CF30 ضمن حفظ استحکام ساختاری قطعه پلاستیکی، شفت فلزی را حفظ می کند.
دلیل اینکه PEEK پر نشده خیلی خوب کار می کند به ساختار مولکولی خاص آن باز می گردد. دارای حلقه های معطر متناوب و پیوندهای اتری است. پیوندهای اتری انعطاف پذیری مولکولی را فراهم می کند و به پلاستیک چقرمگی ذاتی و مقاومت در برابر ضربه می بخشد. حلقه های معطر سفتی و پایداری حرارتی فوق العاده ای را ارائه می دهند. این تنظیمات به آن مقاومت حرارتی عالی، به علاوه تعادل دقیق چقرمگی و سفتی می دهد. تحت گرما یا فشار، PEEK به راحتی تاب نمی‌خورد و در برابر استرس مکرر به خوبی مقاومت می‌کند.
PEEK همچنین بر یک ساختار بسیار نیمه کریستالی متکی است. سطح بلورینگی آن در حدود 25% تا 35% حفظ می شود که به آن کمک می کند تا خواص مکانیکی خود را دست نخورده نگه دارد حتی با بالا رفتن دما به سمت نقطه ذوب خود. مدیریت حرارتی دقیق در طول اکستروژن تضمین می‌کند که زنجیره‌های پلیمری در این ساختارهای کریستالی بسیار منظم جمع شوند. اگر سازنده لوله اکسترود شده را خیلی سریع خنک کند، پلاستیک بی شکل می ماند، شفاف می شود و مقاومت شیمیایی و استحکام در دمای بالا را از دست می دهد.
هنگامی که این ماتریس را با الیاف کربن یا شیشه خرد شده ترکیب می کنید، تا شدن منظم زنجیره های پلیمری را قطع می کنید، اما یک داربست داخلی سفت و سخت به دست می آورید. ماتریس پلیمری تنش وارده را مستقیماً به الیاف بسیار قوی تر و سفت تر منتقل می کند. این حرکت زنجیره های پلیمری را محدود می کند، خزش را متوقف می کند و استحکام کششی را به طور چشمگیری افزایش می دهد. همچنین ضریب انبساط حرارتی خطی (CLTE) را به سطوحی نزدیک به آلومینیوم یا فولاد کاهش می‌دهد و به مهندسان این امکان را می‌دهد تا قطعات پرس فلز به پلاستیک با تحمل محکم طراحی کنند که با گرم شدن مجموعه شل نشوند.
افزودن فیبر کربن یک ارتقاء خطی نیست. جریمه شدیدی در تولید وجود دارد. با افزایش محتوای فیبر، ویسکوزیته مذاب پلاستیک میخک می‌زند. در یک لوله اکسترود شده، این الیاف تمایل دارند در جهت جریان هم تراز شوند، به این معنی که لوله در طول خود دارای استحکام کششی باورنکردنی است، با استحکام کمی کمتر در امتداد محور حلقه خود.
یک پرکننده کربن 10 درصدی برجستگی متوسطی در سفتی ایجاد می‌کند در حالی که شاخص جریان مذاب را برای اکستروژن‌های پیچیده و دیواره نازک به اندازه کافی بالا نگه می‌دارد. ماشینکاری نسبتا آسان باقی می ماند و در برابر شکستگی مقاوم است.
افزایش تا 30 درصد فیبر کربن نشان دهنده استاندارد صنعت است. این افزایش مقاومت کششی عظیم را با ماشین کاری قابل قبول متعادل می کند. این نسبت یکپارچگی ساختاری مورد نیاز برای کاربردهای پرفشار را بدون به خطر انداختن چقرمگی طبیعی پلاستیک فراهم می‌کند.
در پر شدن کربن 40 درصد، حداکثر استحکام را به دست می آورید. مبادله ویسکوزیته شدید در طول تولید است. اکسترود کردن یا قالب گیری تزریقی لوله های 40% CF به کنترل دقیق دما برای جلوگیری از ایجاد فضای خالی نیاز دارد. ماده به دست آمده بسیار شکننده است. ماشینکاری 40% CF PEEK نیاز به ابزار الماس پلی کریستالی (PCD) دارد، زیرا آسیاب های انتهایی کاربید استاندارد در عرض چند دقیقه لبه برش خود را هنگام برش آن حجم از کربن ساینده از دست می دهند.
PEEK پر نشده دارای دمای اعوجاج حرارتی (HDT) در حدود 152 درجه سانتیگراد است. 30٪ کربن یا فیبر شیشه ای اضافه کنید و HDT به 315 درجه سانتیگراد می رسد. هر دو ماده پر شده گرمای شدید محیط را به راحتی تحمل می کنند.
واگرایی در مسیرهای الکتریکی نهفته است. PEEK به طور طبیعی یک عایق بسیار موثر است. افزودن الیاف شیشه آن را به همین شکل حفظ می کند و مقاومت حجم بالایی را حفظ می کند. افزودن فیبر کربن مقاومت حجمی آن را به شدت کاهش می دهد. CF30 ذاتاً ضد الکتریسیته ساکن است. با تنظیم ماتریس کربن، سازندگان می توانند یک سیلندر PEEK ضد الکتریسیته ساکن یا لوله PEEK کاملا رسانا تولید کنند. اگر خط سوخت یا قطعه هوافضای شما نیاز به اتصال ایمن شارژ استاتیک دارد، فیبر کربن اجباری است. فیبر شیشه آن شارژ را تا زمانی که ولتاژ کافی برای قوس ایجاد نکند به دام می اندازد و به طور بالقوه باعث خرابی فاجعه بار در محیط های فرار می شود.
تریبولوژی - مطالعه اصطکاک و سایش - جایی است که CF30 و GF30 کاملاً بر اساس تعامل فیزیکی آنها با سطوح جفت گیری جدا می شوند.
| نوع مواد | ضریب اصطکاک دینامیکی (در مقابل فولاد) | نمایه پوشیدن سطح جفت | هدایت حرارتی |
|---|---|---|---|
| PEEK پر نشده | 0.30 - 0.40 | کم (غیر ساینده) | کم (عایق) |
| PEEK CF30 | 0.15 - 0.20 | بسیار کم (خود روان کننده) | زیاد (گرما را دفع می کند) |
| PEEK GF30 | 0.40 - 0.55 | بالا (بسیار ساینده) | کم (عایق) |
در بارهای دینامیکی، تجمع گرما باعث تخریب پلاستیک می شود. هر پلیمر دارای محدودیت فشار-سرعت (PV) است. اگر پلاستیک از این حد عبور کند، نمی تواند گرمای اصطکاکی را به اندازه کافی سریع دفع کند و منجر به ذوب سریع و خرابی اجزا شود. CF30 در یاتاقان‌ها، مهر و موم‌ها و حلقه‌های سایشی برتری دارد زیرا الیاف کربن به عنوان مجرای حرارتی عمل می‌کنند و گرما را از رابط اصطکاک می‌کشند و آن را در بدنه لوله پخش می‌کنند.
الیاف کربن نیز به عنوان روان کننده جامد عمل می کنند. همانطور که PEEK از نظر میکروسکوپی فرسوده می شود، یک لایه تریبولوژیکی نازک از کربن روی سطح جفت گیری باقی می گذارد و ضریب اصطکاک را در طول زمان بیشتر کاهش می دهد.
الیاف شیشه دقیقا برعکس عمل می کنند. آنها عایق های حرارتی هستند، به این معنی که گرمای اصطکاکی در نقطه تماس محبوس می شود و حد PV موثر قطعه را کاهش می دهد. بدتر از آن، الیاف شیشه میکروسکوپی در معرض مانند کاغذ سنباده عمل می کنند. تحت بار دینامیکی، یک لوله GF30 شفت فلزی را که بر روی آن سوار می شود به شدت نمره می دهد و فرسوده می کند. از شیشه برای بن بست های سازه ای استاتیک استفاده کنید. برای هر چیزی که حرکت می کند از کربن استفاده کنید.
مهندسان این لوله ها را بر اساس افراط های محیطی مشخص می کنند که پلاستیک های مهندسی استاندارد مانند دلرین یا نایلون را از بین می برند.
در کاربردهای هوافضا، کاهش وزن باعث انتخاب مواد می شود. یک لوله فیبر کربن ماشینکاری شده جایگزین آلومینیوم و تیتانیوم در سیستم های سوخت، بدنه هواپیماهای بدون سرنشین، و بن بست های ساختاری می شود. وزن قابل توجهی را کاهش می دهد در حالی که در برابر مایعات هوانوردی تهاجمی، روغن های هیدرولیک و سوخت جت مقاومت می کند.
در زمینه پزشکی، یک لوله PEEK برای ابزار پزشکی باید صدها چرخه را در یک اتوکلاو بخار با دمای بالا بدون تخریب، تاب برداشتن یا از دست دادن ثبات ابعادی زنده بماند. انواع پر از کربن سختی بالایی را برای راهنماهای هدف گیری جراحی، دستگیره های آندوسکوپی و اجزای تثبیت خارجی فراهم می کنند.
انرژی و عملیات حفاری دریایی متکی استPEEK پر از کربن اکسترود شدهبرای ابزارهای ثبت خطوط سیمی و محفظه های حسگر. این ماده در معرض گاز ترش (H2S)، فشار شدید هیدرواستاتیکی و دمای محیط بیش از 200 درجه سانتیگراد در اعماق زمین زنده می ماند.
اکسترود کردن PEEK پر شده بسیار دشوار است. الیاف می توانند در مرحله ذوب جمع شوند و لکه های خشک، مناطق غنی از رزین یا حفره های پنهان در دیواره لوله ایجاد کنند. یک فضای خالی 1 میلی متری در دیواره لوله PEEK به عنوان یک متمرکز کننده استرس شدید عمل می کند. تحت بارگذاری چرخه ای یا فشار هیدرواستاتیکی بالا، ریز ترک ها از این فضای خالی منتشر می شوند تا اینکه قطعه به طور کامل برش می یابد. از آنجایی که PEEK پر از کربن کاملاً سیاه است و کاملاً مات است، نمی‌توانید به صورت بصری فضای داخلی را از نظر وجود این نقص‌ها بررسی کنید.
برای تضمین یکپارچگی ساختاری، تولید سطح بالا به آن متکی استتشخیص نقص مبتنی بر هوش مصنوعی. این فرآیند اسکن صوتی اولتراسونیک یا تصویربرداری پیشرفته اشعه ایکس را با الگوریتم‌های یادگیری ماشین جفت می‌کند. با خروج لوله از قالب اکستروژن، حفره‌های کوچک، تراکم فیبر و تغییرات هم مرکز را در زمان واقعی شناسایی می‌کند. این سیستم فوراً انعکاس‌های صوتی را به اندازه نقص فیزیکی ترسیم می‌کند و بخش‌های آسیب‌دیده لوله را قبل از ارسال رد می‌کند. تشخیص این عیوب داخلی تضمین می کند که دیواره لوله ماشینکاری شده نهایی تحت فشار در میدان شکست نخواهد خورد.
اگر هندسه نهایی نیاز به پس پردازش بیش از حد داشته باشد، تعیین ترکیب پلیمری مناسب بی فایده است. PEEK یک ماده خام گران قیمت است. خرید یک میله جامد و ماشینکاری 80 درصد آن به تراشه، بودجه پروژه شما را از بین می برد و زمان ارزشمند دستگاه CNC را هدر می دهد. تامین منبع لوله های نزدیک به شبکه هزینه های تولید و ضایعات مواد را به شدت کاهش می دهد.

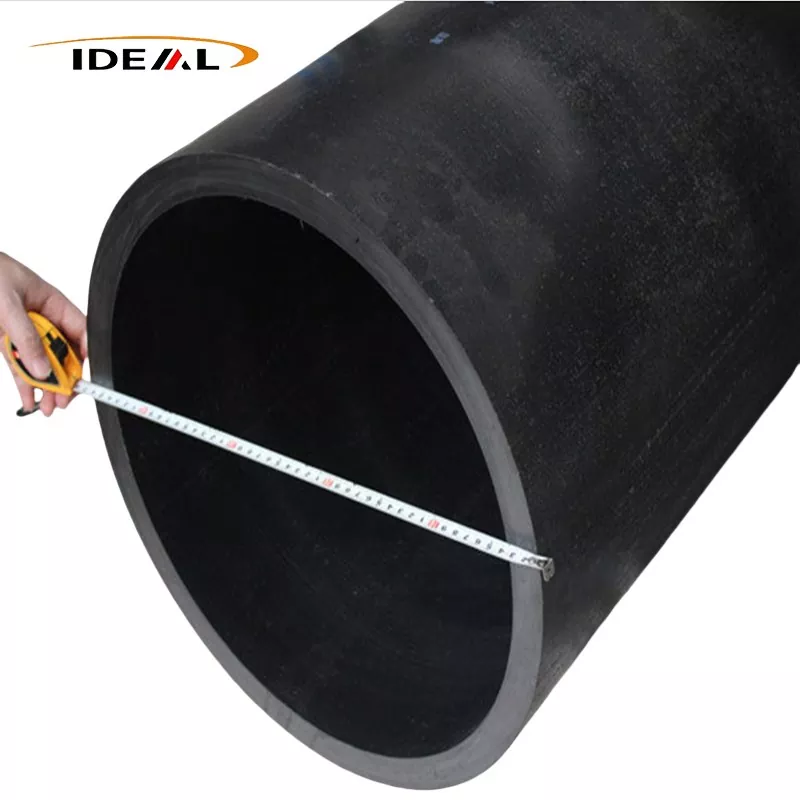

Guangzhou Ideal Plastic به عنوان یک کارخانه اختصاصی، خطوط تخصصی اکستروژن، قالب گیری تزریقی و ماشینکاری CNC را به طور خاص برای پلاستیک های مهندسی با دمای بالا اجرا می کند. تولید می کنندلوله های PEEK پر از فیبر کربنبا نرخ پر شدن کربن از 10٪ تا 40٪. این مرکز پروفیل های عظیم را بیرون می کشد و ابعاد سفارشی از 15 میلی متر تا 458 میلی متر در مشخصات قطر داخلی و خارجی را کنترل می کند.
همه مواد توسط مدیریت کیفیت ISO9001، در کنار گواهینامه های REACH و RoHS پشتیبانی می شوند. این امر انطباق کامل را برای زنجیره‌های تامین جهانی هوافضا، پزشکی و تولید دقیق تضمین می‌کند. با تطبیق نرخ پر شدن کربن صحیح با یک اکستروژن تقریباً خالص، خواص مکانیکی دقیقی را که برای آن طراحی کرده‌اید، به دست می‌آورید که در هندسه‌ای ارائه می‌شود که سربار ماشینکاری شما را به حداقل می‌رساند.
