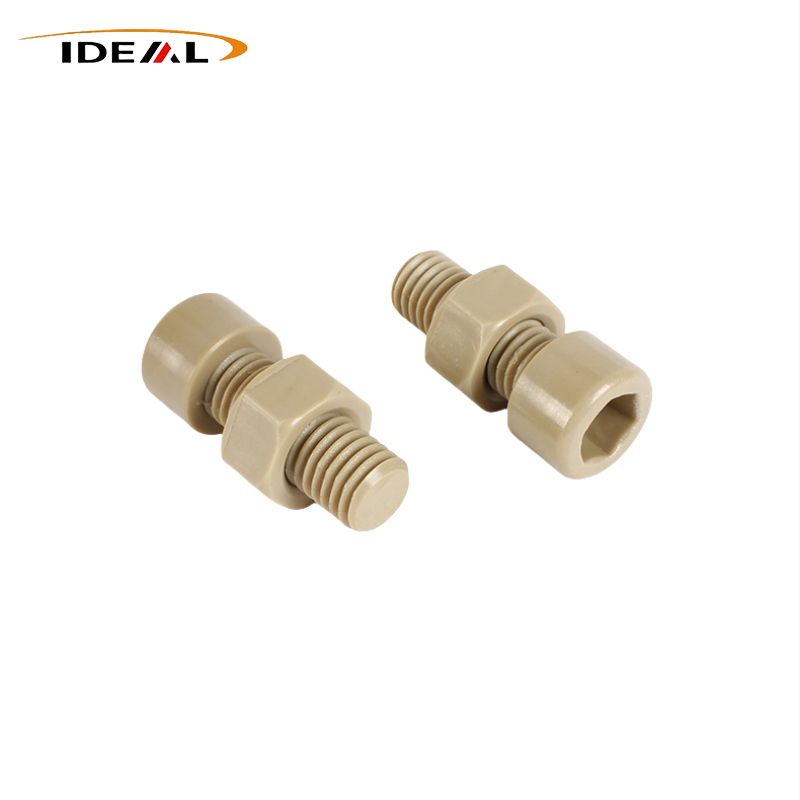

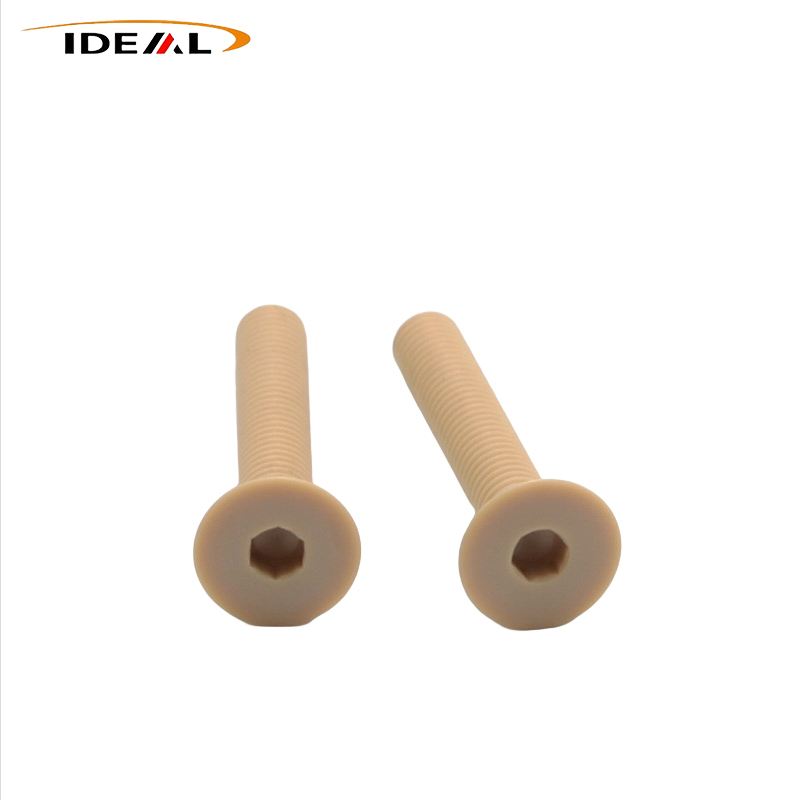

پیچ درپوش سر سوکت PEEK

Ideal Plastic، تامین‌کننده حرفه‌ای چینی محصولات پلاستیکی مهندسی با کارایی بالا، بر پردازش دقیق و ساخت سفارشی پیچ‌های سرپوش PEEK Socket تمرکز دارد. با پیروی از مشخصات DIN912 و ISO 4762، کارخانه از قالب‌گیری تزریقی و ماشینکاری CNC برای تولید چندین درجه مواد، از جمله PEEK منظم، PEEK پر از کربن و PEEK پر از شیشه استفاده می‌کند. هر دسته تولیدی تحت بازرسی کامل و کنترل ردیابی قرار می گیرد و محیط های تجهیزات دقیق را هدف قرار می دهد که در آن بست های فلزی نمی توانند نیازهای عایق، غیر مغناطیسی یا مقاوم در برابر خوردگی را برآورده کنند.

ساختار محصول

پیچ های درپوش سر سوکت PEEK دارای چهار جزء اصلی هستند: سر استوانه ای، حفره درایو شش ضلعی داخلی، ساقه و بخش رزوه ای. اگرچه هندسه بیرونی با پیچ های سرپوش فلزی مطابقت دارد، مواد پلیمری PEEK به تنظیمات ساختاری ویژه ای برای کنترل غلظت تنش و جلوگیری از ترک خوردن در حین سفت شدن یا چرخه حرارتی نیاز دارد.

1. درمان گوشه گرد: تمام نواحی انتقال در ریشه سر و پایین حفره شش گوش گرد هستند. هنگام اعمال گشتاور بر روی قطعات PEEK، گوشه های تیز تنش متمرکز ایجاد می کنند و باعث ایجاد ترک می شوند.

2. کنترل عمق حفره شش گوش: عمق حفره از الزامات استاندارد پیروی می کند. عمق ناکافی منجر به لیز خوردن آچار و آسیب دیواره داخلی می شود. عمق بیش از حد ضخامت دیواره سر را کاهش می دهد و مقاومت در برابر شکستگی را کاهش می دهد.

3. بهینه سازی پروفایل موضوع: پروفیل نخ نازکتر از بست های فلزی است. نوک نخ از انتقال گرد بدون لبه های تیز برای کاهش تمرکز تنش در ریشه نخ و بهبود عملکرد ضد لغزش استفاده می کند. انتهای سرب برای محافظت از اولین نخ در هنگام مونتاژ پخ شده است.

4. استاندارد کیفیت سطح: انواع تقویت‌شده با پرکننده‌ها نمی‌توانند بریدگی‌های کوچک یا بریدگی روی دیواره‌های داخلی شش گوش داشته باشند. عیوب نامرئی کوچک تحت بار مکانیکی به سرعت گسترش می‌یابند و باعث شکستگی غیرمنتظره می‌شوند.

حتی با ظاهر ساده، این بست های پلاستیکی نیاز به کنترل دقیق مواد خام، پردازش حرارتی، ماشینکاری و بازرسی دارند. نقص‌های پنهان ممکن است در آزمایش‌های ورودی کارخانه ظاهر نشوند و فقط در هنگام مونتاژ مشتری یا چرخه دمای شدید ناموفق باشند. مشکلات اصلی تولید بر کاهش تنش داخلی، تشکیل نخ، پردازش پرکننده و مدیریت کریستالیزاسیون برای محصولات قالب‌گیری تزریقی متمرکز است.

چالش های تولید

در ساخت بست های PEEK خطرات پنهان متعددی وجود دارد و هر مرحله پردازش نیاز به کنترل دقیق دارد.

1. مدیریت استرس پسماند: میله های PEEK پس از اکستروژن تنش اکستروژن را حفظ می کنند. برش CNC فشار برش اضافی ناشی از فشار ابزار و حرارت برش را وارد می کند. اگر مدت زمان بازپخت ناکافی باشد یا سرعت گرمایش/سرمایش خیلی سریع باشد، استرس را نمی توان به طور کامل رها کرد. محصولات ممکن است از بازرسی ابعادی عبور کنند، اما اعوجاج نخ، تغییر شکل ساقه و ترک خوردن سر پس از ذخیره‌سازی طولانی مدت و چرخه دما رخ می‌دهد.

2. سایش ابزار و برش پرکننده: PEEK پر از کربن و شیشه پر شده حاوی پرکننده های سختی است که ابزار برش را به سرعت می پوشند. ابزارهای برش فرسوده باعث ایجاد سوراخ های نخ، بریدگی دندان و آسیب به داخل حفره های شش گوش می شوند. شناسایی این عیوب ظریف از نظر بصری دشوار است، اما باعث جدا شدن نخ و شکستگی سر در طول عملیات سفت کردن می شود.

3. کنترل کریستالیزاسیون برای قالب گیری تزریقی: بحرانی ترین نقطه قالب گیری تزریقی کریستالیزاسیون است تا ظاهر بیرونی. دمای قالب برای تبلور کامل باید بین 160-200 درجه سانتیگراد باقی بماند. دمای قالب پایین باعث تبلور ناقص می شود. محصولات دست نخورده به نظر می رسند اما مقاومت حرارتی و شیمیایی را از دست می دهند و به دنبال آن انقباض و تاب برداشتن می شوند. این نقص را نمی توان با بررسی ساده بصری پیدا کرد. مذاب PEEK ویسکوزیته بالایی دارد و گریدهای پر شده سیالیت بدتری دارند. طراحی ضعیف دروازه و دریچه باعث به دام افتادن هوا، علائم سوختگی و حفره های میکرو داخلی می شود. بازپخت پس از قالب گیری برای جلوگیری از خطر تغییر شکل بعدی اجباری است.

کنترل کیفیت

Guangzhou Ideal شش بعد بازرسی هسته ای را برای پیچ های درپوش سر سوکت PEEK تنظیم می کند: کیفیت مواد خام، فناوری پردازش، دقت رزوه، ظاهر، خواص مکانیکی، قابلیت ردیابی دسته ای.

1. کنترل مواد خام: فقط میله ها و گلوله های PEEK باکره پذیرفته می شوند. مواد بازیافتی و اختلاط مواد ممنوع است. رطوبت مواد خام ≤0.02٪ کنترل می شود تا از حباب، علائم سوختگی و کاهش مقاومت مکانیکی جلوگیری شود. گواهینامه های مواد خام COC را می توان ارائه کرد که از قابلیت ردیابی دسته ای برای پروژه های نیمه هادی و پزشکی پشتیبانی می کند.

2. بازپخت گرادیان: صفحات CNC و کالاهای قالب‌گیری تزریقی برای کاهش استرس از روش بازپخت گرادیان عبور می‌کنند. سرعت گرمایش و سرمایش برای حذف تنش اکستروژن، برش و قالب گیری به شدت تنظیم می شود. قطعات تمام شده نمی توانند تنش پسماند بالا را حفظ کنند و از پیچش نخ، تغییر شکل ساقه و ترک خوردن سر در چرخه های دما جلوگیری می کند.

3. بازرسی رزوه سنج: نخ متریک به دقت درجه 6H می رسد. رشته های امپریال مطابق با ASME B18.3 هستند. گیج GO به آرامی پیچ می شود در حالی که گیج NO-GO نمی تواند وارد شود. بازرسی 100٪ GO / NO-GO گیج اجرا شده است. مشخصات نخ کامل بدون دندان های از دست رفته، پارگی، بریدگی و فرز. تاج دندان از انتقال گرد استفاده می کند و نوک تیز ممنوع است. سطح نخ عاری از سوختگی و آسیب اکستروژن است، هیچ گونه خرده برشی در داخل شکاف های نخ به دام نمی افتد.

4. بررسی ظاهر بصری: سطح سر استوانه ای صاف است. حفره شش گوش داخلی هیچ گوشه، بریدگی، ترک، سوختگی یا آسیب ضربه ای ندارد. بدنه پیچ باید عاری از ترک، لایه لایه شدن، حباب، لکه های سیاه و ناخالصی های رنگی باشد. سطح نخ بدون سوراخ یا لبه شکسته است. گریدهای پرکننده رنگ یکنواخت را بدون لکه های تجمع پرکننده حفظ می کنند.

5. تست گشتاور مخرب: نمونه های با همان مشخصات تست های گشتاور مخرب را برای ثبت مقدار مرجع گشتاور انجام می دهند. تست مقاومت گشتاور سر نیاز به جداسازی نخ قبل از شکستن سر دارد. شکستگی زودرس سر قابل قبول نیست.

6. قوام دسته ای و بسته بندی: کالاهای دسته ای یکسان رنگ، ابعاد و عملکرد مکانیکی را حفظ می کنند. بسته بندی جداگانه با برچسب های واضح که مشخصات، درجه مواد و شماره دسته را نشان می دهد استفاده می شود. محصولات Cleanroom در ظروف ضد گرد و غبار بسته بندی می شوند تا از آلودگی ناخالصی در حمل و نقل جلوگیری شود.

عملکرد اصلی

پیچ های سرپوش سوکت PEEK از پلی اترترکتون (PEEK) به عنوان ماده پایه خود استفاده می کنند و در سه درجه ارائه می شوند: PEEK خالص (عایق طبیعی)، PEEK تقویت شده با الیاف شیشه، و PEEK تقویت شده با فیبر کربن (رسانا/ضد استاتیک). دارای مزایای جامعی از جمله مقاومت در برابر درجه حرارت بالا، مقاومت در برابر خوردگی، عایق، خواص غیر مغناطیسی و ساختار سبک است که باعث شده است به طور گسترده در کاربردهای نیمه هادی، شیمیایی، انرژی های نو و تجهیزات پزشکی استفاده شود.

1. قانون کاهش تنش در دمای بالا: PEEK خزش و آرامش جزئی را در دمای بالای 200 درجه نشان می دهد: نیروی گیره با گذشت زمان کمی کاهش می یابد (ویژگی ذاتی پلیمرهای پلاستیکی). میزان آرامش خالص PEEK: 8-12٪/1000h@200℃. نرخ آرامش PEEK تقویت شده با الیاف شیشه: 3-5٪ / 1000 ساعت @ 200 ℃ (به طور قابل توجهی بهبود یافته است، مناسب برای نگهداری طولانی مدت فشار در دمای بالا). نرخ آرامش PEEK فیبر کربن: 2-3٪ / 1000 ساعت @ 200 ℃ (بهینه، ترجیح داده شده برای تجهیزات پیشرفته).

2. ساختار مولکولی بی اثر و ضد آلودگی: زنجیره اصلی PEEK دارای ساختاری پایدار از حلقه‌های بنزن + پیوندهای اتری است که در نتیجه نرم‌کننده‌ها، روان‌کننده‌ها یا مواد افزودنی رسوب نمی‌کنند و یون‌های فلزی آزاد نمی‌شوند. این فاقد مواد فرار با وزن مولکولی کم است و از مه گرفتگی و آلودگی لنزهای حفره در محیط خلاء جلوگیری می کند. تجهیزات نیمه هادی، نوری و آب فوق خالص فقط قطعات خالص آنیل شده PEEK CNC را برای از بین بردن مقدار کمی از آلودگی تشخیص می دهند.

3. ثابت و پایداری دی الکتریک فرکانس بالا: PEEK دارای ثابت دی الکتریک 3.2-3.3 است که تقریباً هیچ نوسانی در محدوده فرکانس بالا 1GHz-10GHz ندارد. این تلفات دی الکتریک بسیار کم را نشان می دهد و از تداخل با سیگنال های RF و رانش سیگنال جلوگیری می کند. پیچ های فلزی می توانند جریان های گردابی را منعکس، تداخل و ایجاد کنند. پلاستیک های معمولی از نظر دی الکتریک در فرکانس های بالا ناپایدار هستند. مناسب برای اتصال دهنده های عایق اختصاصی در ایستگاه های پایه 5G، حفره های RF، تجهیزات مایکروویو و ابزارهای تست فرکانس بالا.

4. مقاومت در برابر آب: PEEK پایداری بسیار بالایی را تحت هیدرولیز بخار با دمای بالا نشان می دهد. هزاران چرخه اتوکلاو را در دمای 134 درجه بدون ترک تحمل می کند. غوطه ور شدن طولانی مدت در آب داغ، آب جوش و آب فوق خالص باعث جذب آب، متورم شدن یا تغییر شکل آن نمی شود. مناسب برای صنایع پزشکی و آب خالص.

5. مقاومت در برابر تابش: PEEK در برابر اشعه گاما و تابش پرتو الکترونی مقاوم است. پس از تابش شکننده، تغییر رنگ یا ترک نمی خورد. مناسب برای استریلیزاسیون تابش پزشکی، تجهیزات صنعت هسته ای و محیط های تابش فضا.

6. غیر مغناطیسی: PEEK فاقد عناصر فرومغناطیسی است، هرگز مغناطیسی نمی شود، مغناطیسی باقیمانده و هیسترزیس ندارد. می توان از آن در تجهیزات MRI و کالیبراسیون میدان مغناطیسی دقیق استفاده کرد. حتی پیچ‌های فولادی ضد زنگ در یک محیط میدان مغناطیسی طولانی مدت کمی مغناطیسی می‌شوند و در تصویربرداری و تشخیص اختلال ایجاد می‌کنند. PEEK این مشکل را به طور کامل برطرف می کند.

برنامه و انتخاب

انتخاب گرید مناسب به مهندسان کمک می کند هنگام استفاده از این بست های پلاستیکی در تجهیزات دقیق از خرابی مونتاژ و مشکلات قابلیت اطمینان طولانی مدت جلوگیری کنند.

1. محدودیت PEEK خالص: PEEK خالص نباید برای بست تحت فشار در شرایط چرخه گرم و سرد برای مدت طولانی استفاده شود، زیرا ممکن است کمی شل شود.

2. سناریوی عایق حرارتی بالا: برای تجهیزاتی که نیاز به عایق طولانی مدت در دمای 200 درجه سانتیگراد دارند، PEEK تقویت شده با GF30/CF30 اجباری است.

3. محیط اتاق تمیز: برای شرایط معمولی اتاق تمیز دمای محیط، PEEK خالص کاملاً کافی است و بهترین ثبات را ارائه می دهد.

4. عایق و ریسک استاتیکی: PEEK خالص عایق فوق العاده بالا با اتلاف استاتیک صفر ارائه می دهد. الکتریسیته ساکن ممکن است در محیط های خشک جمع شود (یک اشکال جزئی برای اتاق های تمیز).

5. PEEK پر از شیشه: فایبرگلاس PEEK عایق با تجمع استاتیک کم است. بهینه برای کاربردهای عمومی الکتریکی

6. عملکرد PEEK ESD پر از کربن: PEEK فیبر کربن به محدوده حفاظتی استاندارد ESD 106-10⁹Ω می رسد، الکتریسیته ساکن را دقیقاً از بین می برد، به تراشه ها آسیب نمی رساند و گرد و غبار را جذب نمی کند.

7. انتخاب درجه نیمه هادی: PEEK خالص برای حفره های نیمه هادی عمومی استفاده می شود، در حالی که وسایل تماس ویفر باید از فیبر کربن PEEK ساخته شوند. مخلوط کردن این نوع PEEK می تواند باعث تخلیه الکترواستاتیکی تراشه ها یا آلودگی گرد و غبار حفره ها شود.

سوالات متداول

Q1: چرا تجهیزات پیشرفته از پیچ های PEEK آنیل شده CNC حتی با قیمت 3 برابر استفاده می کنند؟

A1: 1. بدون استرس داخلی پنهان، رانش بعدی صفر در طولانی مدت
2. بدون بارش، بدون آلودگی یونی، فرآیندهای دقیق را آلوده نمی کند
3. کمترین خزش با دمای بالا، نیروی گیره پایدار طولانی مدت
4. مشخصات نخ گرد، ضد تراشه، قوام پیچشی بالا
5. طول عمر تحت شرایط چرخه حرارتی، خلاء و خوردگی 3-5 برابر مدل های قالب گیری تزریقی است.

Q2: چگونه می توان کیفیت مواد PEEK Hex Socket Head Screw را تشخیص داد؟

A2: 1. PEEK خالص واقعی: بژ مات، ریز و بدون ذرات، لبه برش یکنواخت
2. PEEK بازیافتی: سفیدتر، تیره تر، سطح زبر، بافت پوست پرتقال موضعی
3. PEEK پر شده تحتانی: رنگ خالدار، ذرات برجسته، سطح نخ ناهموار

Q3: مکانیسم واقعی گیر کردن رزوه پیچ PEEK چیست؟

A3: 1. در دمای بالا، سطح PEEK نرم می شود، تناسب میکروسکوپی سطح تماس با نخ 100٪ است، بدون شکاف.
2. اثر جوش سرد میکروسکوپی در رزوه های پلاستیکی تحت فشار رخ می دهد.
3. راه حل: ماشینکاری با شکاف میکرو شفاف + شعاع تاج نخ بهینه شده برای عملیات در دمای بالا می تواند 99٪ از گرفتگی در دمای بالا را از بین ببرد.

Q4: حقیقت پشت دریفت ابعادی در پیچ‌های شش سوکت PEEK به دلیل چرخه حرارتی چیست؟

A4: 1. PEEK بدون آنیل: انقباض غیر قابل برگشت در دماهای پایین و انبساط در دماهای بالا. پس از بیش از 50 چرخه، نخ کمی تغییر شکل می دهد و تناسب سفت می شود.
2. CNC PEEK استاندارد آنیل شده: انبساط و انقباض حرارتی برگشت پذیر. ثبات ابعادی پس از هزاران چرخه
3. PEEK قالب گیری تزریقی: کریستالیزاسیون ناهموار. انقباض یک طرفه در طول چرخه حرارتی؛ با استفاده شل تر و مستعد گیر کردن می شود.

Q5: چرا سازندگان تجهیزات پیشرفته، پیچ‌های سرپوش آلن CNC PEEK را با وجود قیمت بالاتر ترجیح می‌دهند؟

A5: قطعات تزریقی از کریستالیزاسیون ناکافی، تنش پنهان و رانش ابعادی رنج می برند. قطعات آنیل شده CNC هیچ تنش داخلی، بارش کم و دقت پایداری ندارند، با تحمل صفر برای خطا در تجهیزات پیشرفته.
