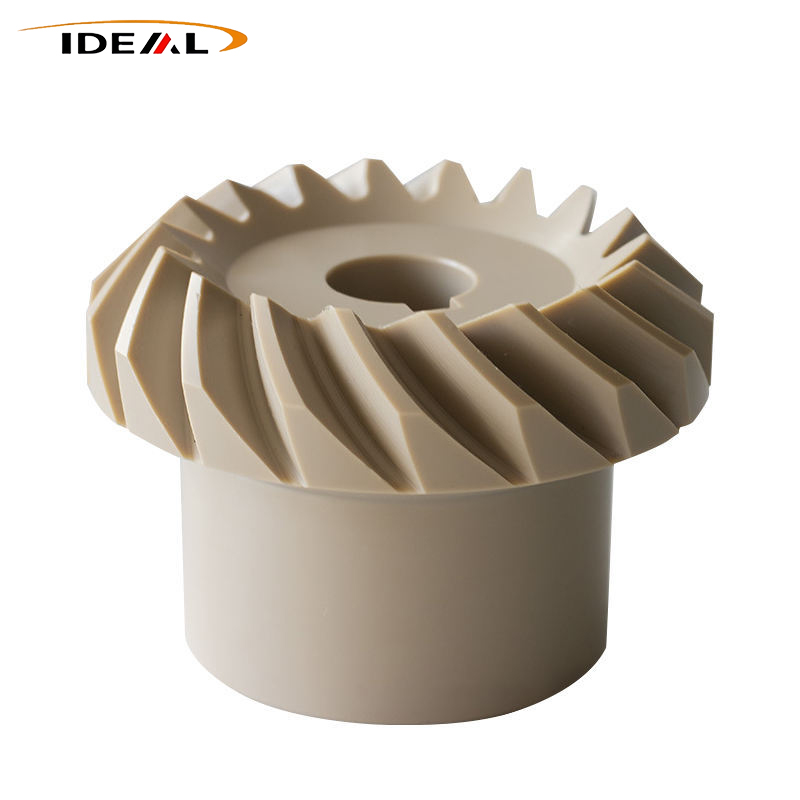

دندههای پینیون PEEK Plastic Ideal Plastic با کارایی بالا دندههای محرکی با ماژولهای کوچک برای سیستمهای انتقال دقیق رده بالا هستند. به عنوان جزء اصلی ورودی نیرو در مجموعههای چرخ دنده، معمولاً با چرخ دندههای بزرگتر، چرخدندههای حلزونی و چرخدندههای مارپیچ برای کاهش سرعت، افزایش سرعت و موقعیتیابی دقیق جفت میشود. چرخ دنده های پینیون کوچک با چرخه های مش بندی مکرر مواجه می شوند که مقاومت در برابر سایش، مقاومت در برابر خستگی و پایداری ابعادی را می طلبد.
PEEK Pinion Gears ارائه شده توسط سازنده Ideal Plastic به عنوان چرخ دنده کوچک در داخل مجموعه های گیربکس دقیق عمل می کند. با دندههای بزرگ، چرخدندههای حلزونی یا چرخدندههای حلزونی همکاری میکند تا سرعت، شتاب و انتقال دقیق موقعیتیابی را درک کند.
متفاوت از چرخ دنده های استاندارد سایز بزرگ، چرخ دنده های پینیون دارای ماژول های کوچک و پروفیل های دندانه ای ظریف هستند در حالی که چرخه های مشبک سازی بسیار بیشتری را پشت سر می گذارند. بنابراین آنها الزامات بالایی را برای مقاومت در برابر سایش مواد، مقاومت در برابر خستگی و ثبات ابعادی تعیین می کنند.
1. چرخ دنده های پینیون فلزی سنتی: صدای بلند در حال اجرا، زنگ زدن آسان و اینرسی چرخشی بالا
2. چرخ دنده های نایلونی / پینیون POM: مقاومت ضعیف در برابر دمای بالا، سایش سریع و از دست دادن دقت سریع
به لطف خواص جامع و برجسته پلیمر PEEK، PEEK Pinion Gear مشکلات عمده انتقال فرکانس بالا مینیاتوری را حل می کند. این سرویس از خدمات بیصدا و بدون نیاز به تعمیر و نگهداری با دقت پایدار پشتیبانی میکند و به یک بخش ارتقاء حیاتی برای اتوماسیون دقیق، سیستمهای ربات و دستگاههای پزشکی تبدیل میشود.
ساخت چرخ دنده پینیون PEEK ماژول کوچک از نظر فنی مشکل است. نقص های رایج تولید شامل پر شدن ناقص حفره، اعوجاج شکل، تنش پسماند و ترک های ریشه دندان است. ما دو فرآیند بالغ مستقل را برای مطابقت با الزامات دقت مختلف و حجم سفارش اتخاذ می کنیم.
این محصول بر عیوب معمولی چرخ دنده های مینیاتوری فلزی، نایلونی و POM غلبه می کند. با پشتیبانی از هابی 5 محوره CNC و قالبگیری تزریقی با فشار بالا در دمای بالا، عملکردی بیصدا، بدون نیاز به تعمیر و نگهداری طولانیمدت و با دقت پایدار را برای اتوماسیون، ربات و ماشینآلات پزشکی در شرایط کاری سخت ارائه میکنند.
این فرآیند به سمت سفارشهای سفارشی با دقت بالا، بهویژه برای چرخ دندههای غیراستاندارد ماژولهای کوچک مورد استفاده در ابزار پزشکی و تجهیزات با درجه تحقیقات دقیق، هدایت میشود.
1. برش های مینیاتوری ویژه برش خوب انجام می دهند. کمک هزینه ماشینکاری رزرو شده برای تکمیل ثانویه به شدت خطای پروفیل دندان و متمرکز بودن را کنترل می کند.بهینه شده برای تولید انبوه چرخ دنده پینیون PEEK با مشخصات استاندارد.
در برابر ویسکوزیته بالای PEEK و جریان پذیری مذاب ضعیف، ما پلاستیک سازی دقیق 360-400 درجه، شکل گیری قالب در دمای بالا 160-180 درجه سانتیگراد، نگه داشتن فشار تقسیم شده و خنک کننده کنترل شده را اتخاذ می کنیم. این فرآیند به طور موثر مشکلات قالب گیری معمولی را حل می کند: پر نشدن کافی در حفره های کوچک دندان، حفره های انقباض، خطوط جوش و انحراف ابعاد. چرخ دنده های پینیون خروجی دارای چگالی یکنواخت، پروفیل دندانه کامل و قوام دسته ای عالی هستند.
تمام چرخ دنده های پینیون PEEK تمام شده از طریق پرداخت ریز سطح دندان، کالیبراسیون دایره ای، تثبیت تنش و بازرسی تمام ابعاد انجام می شود. رویه های دقیق با کیفیت، مش بندی صاف، تحمل های یکپارچه و عملکرد طولانی مدت قابل اعتماد را تضمین می کند. Guangzhou IDEAL دارای بیش از 15 سال تجربه در تولید قطعات PEEK است. کارگاه ما مجهز به چندین مرکز ماشینکاری 5 محوره و ماشین ابزار CNC است که پردازش سفارشی CNC و توسعه قالب را پوشش می دهد.
ما هر دو گردش کار تولید را بهینه کرده ایم:
1. سمت قالب گیری تزریقی: طراحی دونده داغ با دمای بالا، پرکردن بخشهای آهسته و شیب نگهداشتن فشار بالا، حل سیالیت ضعیف مذاب، زیر پر شدن دندانهای کوچک، انقباض ناهموار، خروج از مرکز پینیون، تابخوردگی و تمرکز بد.
2. سمت ماشینکاری CNC: برش های مینیاتوری با روکش ویژه، برش با دمای کنترل شده با سرعت پایین به علاوه 100٪ آنیلینگ گرادیان. از چسبندگی حرارتی کاتر، پشت فنری پروفیل دندان، خراشیدگی ریشه و بزرگ شدن حفره ناشی از استرس، جابجایی زمین، افزایش فاصله و لغزش انتقال جلوگیری کنید.
|
مورد |
جزئیات |
|---|---|
| نام محصول | PEEK Pinion Gear |
| مواد | PEEK خالص، PEEK تقویت شده با الیاف شیشه، PEEK تقویت شده با فیبر کربن، PEEK درجه پزشکی / غذایی |
| رنگ | مشکی، بژ |
| ماژول های استاندارد | 0.3، 0.5، 0.8، 1.0، 1.25، 1.5، 2.0 |
| محدوده تعداد دندان | 10T-80T; تعداد دندانهای کوچک و بزرگ بسیار قابل تنظیم است |
| زاویه فشار | استاندارد 20 درجه؛ زوایای ویژه 14.5 درجه، 25 درجه در صورت درخواست موجود است |
| انواع سوراخ داخلی | سوراخ گرد، سوراخ نوع D، سوراخ کلید، سوراخ پلکانی؛ قابل تنظیم |
| محدوده قطر بیرونی | 3 میلی متر تا 80 میلی متر |
| دقت ماشینکاری | ± 0.01 میلی متر؛ دقت فوق العاده بالا تا 0.005 ± میلی متر |
| نمونه سیاست | مورد مذاکره قرار گیرد |
| خدمات سفارشی | ماژول غیر استاندارد، تعداد دندان های ویژه، ضخامت، ساختار غیرعادی، اندازه نامنظم پشتیبانی می شود |
PEEK Pinion Gear در شرایط عملیاتی سخت کار می کند: چرخش با سرعت بالا، مش بندی مکرر و فشار اصطکاک واحد بالا. دقت کلی، عمر مفید، سطح سر و صدا و پایداری کل ماشین آلات به شدت به عملکرد چرخ دنده پینیون بستگی دارد.
PEEK دارای قابلیت برجسته ضد خزش در دمای بالا است. دندههای پینیون تحت شبکهسازی طولانیمدت با سرعت بالا یا محیطهای گرم محدود مانند کابین موتور و تجهیزات تولید گرمایش، پروفیلهای دندانی، ابعاد سوراخهای ثابت و حتی فاصله دندانهها را حفظ میکنند. هیچ افست دقیق یا شل شدن ساختاری تحت عملیات طولانی مدت بارگذاری در دمای بالا رخ نمی دهد.
با خود روانکاری ذاتی جامد و ضریب اصطکاک کم، چرخ دندههای پینیون PEEK از عملیات خشک کردن طولانیمدت بدون تامین روغن پشتیبانی میکنند و تعمیر و نگهداری معمول گریس را حذف میکنند. تحت مش بندی های مکرر شروع و توقف و پیوسته، گرد و غبار ساینده کمتری ایجاد می کنند، خطرات سایش تدریجی و خرابی مکانیکی و هزینه های تعمیر و نگهداری پس از فروش را کاهش می دهند.
در مقایسه با پینیون های فلزی، دنده پینیون PEEK بیش از 70 درصد کاهش وزن را به دست می آورد. اینرسی چرخشی بسیار کم تأخیر پاسخ استارت-استاپ را تا حد زیادی کاهش می دهد و حرکت دینامیکی حساسی را ارائه می دهد. این نیازهای کنترل دینامیکی با دقت بالا رباتها، قطعات سروو مینیاتوری و دستگاههای تنظیم دقیق را برآورده میکند، اشکالات دندههای فلزی از جمله اینرسی بزرگ، استارت-استاپ ناگهانی، تنظیم میکرو نادرست و مصرف انرژی بالا را برطرف میکند.
PEEK دارای بی اثری شیمیایی بالایی است. در برابر فرسایش طولانی مدت روغن موتور، مایع خنککننده، حلالهای اسیدی قلیایی، هوای مرطوب و اسپری نمک دریایی مقاومت میکند. متفاوت از چرخ دنده های فلزی مستعد زنگ زدگی و چرخ دنده های پلاستیکی معمولی حساس به رطوبت، چرخ دنده پینیون PEEK عملکرد پایداری را در سناریوهای عملیات شیمیایی، حفاظت از محیط زیست، دریایی و حمل و نقل خودرو حفظ می کند.
نرخ جذب آب زیر 0.05 درصد است که به سختی تحت تأثیر تغییرات رطوبت محیط قرار دارد. تحت تناوب سرد و گرم، شرایط مرطوب و عملکرد خستگی طولانی مدت، از تورم دندان، گیر کردن چرخ دنده و بزرگ شدن شکاف مشبک جلوگیری می کند. دقت انتقال در طول چرخه سرویس کامل ثابت می ماند.
طراحی بهینه قوس ریشه دندان به همراه تثبیت کننده حرفه ای آنیلینگ تمرکز تنش داخلی را از بین می برد و ساختار داخلی متراکم و یکنواختی را تشکیل می دهد. دنده پینیون PEEK هنگام مواجهه مکرر با استارت و توقف، حرکت رفت و برگشتی با سرعت بالا و ضربه مکانیکی فوری، چقرمگی ساختاری و عملکرد ضد خستگی بالایی را نشان می دهد. ترک خوردگی و شکستگی دندان به ندرت ظاهر می شود و عمر کل مجموعه های انتقال را افزایش می دهد.
PEEK Pinion Gears با ترکیب مقاومت در برابر دمای بالا، مقاومت در برابر سایش بالا برای مش بندی های مکرر، خود روغن کاری بدون نیاز به تعمیر و نگهداری، طراحی سبک وزن با اینرسی کم، عملکرد با صدای کم و دقت ابعادی پایدار، به طور گسترده در دستگاه های فشرده، سبک وزن و با مکانیکی با دقت بالا کاربرد دارد. آنها جایگزینی ایده آل برای چرخ دنده های فلزی / نایلونی / POM مینیاتوری با فرسودگی سریع، مستعد تغییر شکل، پر سر و صدا هستند.
· تجهیزات اتوماسیون صنعتی و دستگاه های کنترل دقیق حرکت
· روبات های هوشمند و سیستم های مکانیکی خودکار
· تجهیزات پزشکی با دقت بالا
· واحدهای سواری خودرو و وسایل نقلیه با انرژی جدید
· تجهیزات الکترونیکی دقیق و تولید نیمه هادی
· تاسیسات حفاظت از محیط زیست خشک کردن، پردازش شیمیایی و ضد خوردگی در دمای بالا
Guangzhou IDEAL بر تحقیق و توسعه و ساخت قطعات انتقال با دقت بالا ساخته شده از پلاستیک های مهندسی با کارایی بالا تمرکز دارد. ما نقاط درد رایج صنعت دندههای مینیاتوری را حل میکنیم: پر کردن قالبگیری ناقص، تغییر شکل ناشی از استرس، تضعیف دقیق، سایش سریع تحت شبکهسازی مکرر و قوام دستهای ناپایدار.
· انتخاب مواد PEEK در محدوده کامل: PEEK خالص، تقویتشده با الیاف شیشه، تقویتشده با فیبر کربن، درجات درجه پزشکی و مواد غذایی، سازگار با شرایط سخت مختلف (دمای بالا، مشبندی مکرر، کمصدا، ضد خوردگی، ضدزنگ، ضدزنگ، و تمیزکننده).
· تولید استاندارد ISO، گواهینامه های کامل صادرات محور و چرخه های تحویل پایدار.
· با چرخ دنده های پینیون PEEK بادوام و مقرون به صرفه به خریداران صنعتی جهانی B2B خدمات ارائه دهید.
· مشتریان می توانند نقشه های طراحی، نمونه های فیزیکی یا پارامترهای شرایط کار را برای راه حل های سفارشی و نقل قول های دقیق ارائه دهند.
حالتهای همکاری موجود: سفارشیسازی مبتنی بر نقشه، توسعه نمونه، تولید دستهای کوچک CNC 5 محوره، تولید انبوه تزریق، سفارشهای صادراتی OEM و ODM.
A1: چرخ دنده های نایلونی سنتی و پینیون POM مقاومت حرارتی محدودی دارند. در دمای بالای 100 درجه سانتی گراد به تدریج نرم شده و به شدت ساییده می شوند. عمل مکرر ممکن است باعث شکستگی دندان و انبساط شکاف مشبک شود و منجر به شکست دقیق شود.
در مقابل، PEEK Pinion Gear در محیطی با دمای بالای 260 درجه سانتی گراد به طور پایدار کار می کند. خواص ضد خزش، ضد خستگی و مقاوم در برابر سایش آن بسیار بهتر از پلاستیکهای معمولی است و پایداری دقیقتر و عمر طولانیتری را برای سیستمهای انتقال فرکانس بالا مینیاتوری ارائه میکند.
A2: ما از خدمات سفارشی سازی غیر استاندارد با دامنه کامل پشتیبانی می کنیم. با توجه به نقشههای CAD مشتریان، نمونههای فیزیکی و پارامترهای واقعی شرایط کاری، میتوانیم چرخدندههای پینیون ماژولهای مختلف غیر استاندارد، تعداد دندانهای ویژه، ساختارهای غیرعادی و ابعاد نامنظم را توسعه دهیم. ما از پردازش نمونه اولیه دستهای کوچک و همچنین تولید انبوه حجم بالا و همکاری OEM/ODM پشتیبانی میکنیم.
