اتصال دهنده های PEEK

Ideal Plastic، یک تولید کننده قابل اعتماد چینی، متخصص در تولید پلاستیک مهندسی با کارایی بالا، بست های سفارشی و استاندارد PEEK را تولید می کند که جایگزین راه حل های بست فلزی معمولی برای محیط های صنعتی شدید می شود. متفاوت از بست های پلاستیکی معمولی، سری بست های PEEK ما از مواد اولیه PEEK با خلوص بالا و فرمول های پرکننده اصلاح شده حرفه ای استفاده می کند، ترکیبی از قالب گیری تزریق بالغ و فناوری های ماشینکاری دقیق CNC پنج محوره. همه محصولات تحت بازرسی دقیق کارخانه و درمان تنش‌زدایی قرار می‌گیرند، به طور کامل استانداردهای صنعتی DIN و ISO را برآورده می‌کنند و نقاط درد اصلی مانند تداخل الکترومغناطیسی، خوردگی شیمیایی و پیری در دمای بالا را که با اتصال دهنده‌های فلزی در عملکرد تجهیزات دقیق مواجه می‌شوند، حل می‌کنند.

طبقه بندی محصول

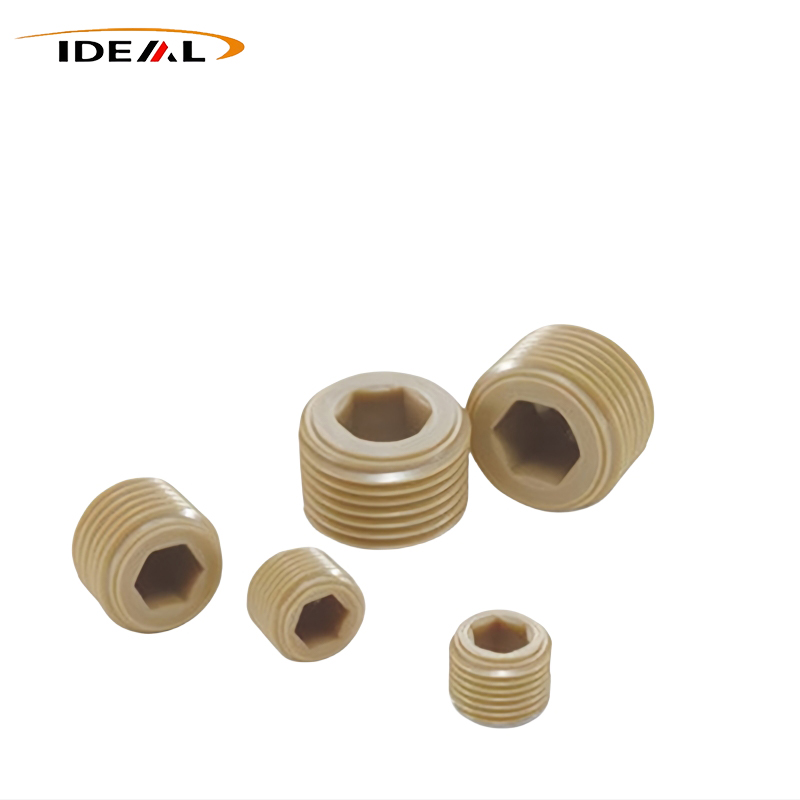

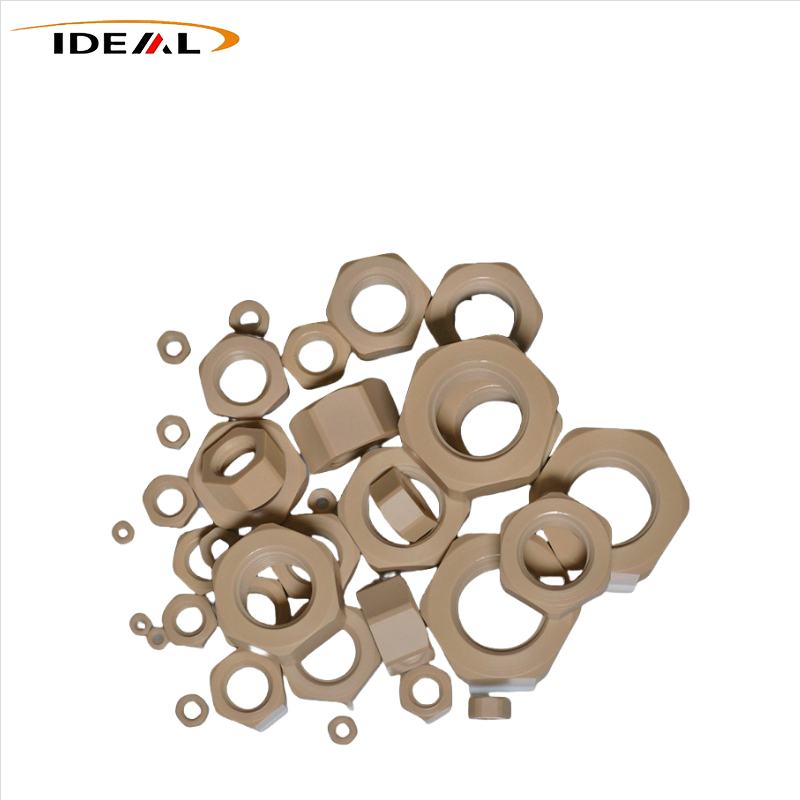

1. بر اساس نوع محصول: شامل پیچ‌های PEEK، پیچ‌های PEEK، مهره‌های PEEK، گل میخ‌های پرشده PEEK، واشرهای PEEK و گیره‌های PEEK که مجموعه کاملی از محلول‌های چسباننده پلاستیکی را تشکیل می‌دهند.

2. بر اساس نوع سر پیچ: پیچ‌های سرپوش سوکت، پیچ‌های تورکس، پیچ‌های سر شش گوش، پیچ‌های سر صاف و پیچ‌های متخلخل برای نیازهای مختلف فضای مونتاژ.

3. بر اساس درجه درخواست: درجه صنعتی عمومی، درجه نیمه هادی و درجه پزشکی، با مواد اولیه و کنترل تمیزی مربوط به هر گرید.

خواص مواد اصلی

PEEK (Polyetheretherketone) پایه و اساس عملکرد اساسی را برای اتصال دهنده های PEEK فراهم می کند و ساختار مولکولی پایدار آن مزایای عملکردی متعددی را به همراه دارد که پلاستیک های مهندسی معمولی نمی توانند با آنها مطابقت داشته باشند.

1. عایق و عایق برق: PEEK پر نشده ذاتا عایق و غیر رسانا است و مسیرهای رسانا را بین اجزا و ماژول های مدار محافظت می کند.

2. حفاظت از تداخل میدان مغناطیسی و غیر مغناطیسی: PEEK کاملا غیر مغناطیسی است و نمی توان آن را مغناطیسی کرد یا میدان مغناطیسی ایجاد کرد.

3. مقاومت در برابر خوردگی شیمیایی: PEEK در برابر اکثر حلال ها، اسیدهای ضعیف و قلیایی ها و بسیاری از محلول های شیمیایی رایج صنعتی مقاومت می کند.

4. کم انتشار و مونتاژ تمیز: مواد PEEK انتشار گاز کم و حداقل آلودگی زباله را در داخل اتاقک های تجهیزات مهر و موم شده نشان می دهد.

5. کاهش وزن و سبک سازی: در مقایسه با اتصال دهنده های فولادی ضد زنگ، وزن را به میزان قابل توجهی کاهش می دهد و آن را برای قطعات آزمایش هوافضا و مجموعه تجهیزات سبک وزن مناسب می کند.

این ویژگی‌های ترکیبی باعث می‌شود تا زمانی که قطعات فلزی رسانایی ناخواسته، مغناطیسی یا خطرات خوردگی ایجاد می‌کنند، سری بست‌ها ترجیح داده شوند.

فرآیندهای تولید

بست های رزوه ای PEEK توسط دو مسیر اصلی تولید می شوند: ماشینکاری CNC و قالب گیری تزریقی. نقطه ذوب بالا و رسانایی حرارتی کم PEEK محدودیت های پردازش متمایز را بین دو روش ایجاد می کند.

ماشینکاری دقیق CNC

به عنوان یک فرآیند اصلی، اکثر کاربردهای نیمه هادی، پزشکی و اتصال دهنده های با دقت بالا از برش میله یا ورق استفاده می کنند. بدون نیاز به قالب، نمونه سازی اولیه، تولید دسته کوچک و سفارشی سازی غیر استاندارد را ممکن می سازد. این دقت موضوع قابل اعتماد و سازگاری ابعادی را ارائه می دهد.

چالش های ماشینکاری CNC در موارد زیر است:

● سایش شدید ابزارهای درجه پرکننده: PEEK پر شده با کربن و فیبر شیشه ای دارای سختی بالایی هستند که منجر به سایش سریع ابزار کاربید در حین برش می شود. ابزار پس از مات شدن، مشخصات نخ را پاره می‌کند و باعث ایجاد سوراخ‌ها و ترک‌های ریز می‌شود که تشخیص آنها با چشم غیرمسلح دشوار است، اما پس از مونتاژ به شدت مستعد بریدگی هستند. ابزارهای الماسی یا کاربید با کیفیت بالا باید استفاده شوند که نیاز به تعویض مکرر ابزار و تعمیر و نگهداری دارند و هزینه های ماشینکاری را افزایش می دهند.

● ماشینکاری استرس حرارتی و خطرات تنش پسماند: PEEK رسانایی حرارتی ضعیفی دارد و اتلاف گرما را در حین برش مشکل می کند. دمای بالای موضعی می تواند باعث تخریب و سفید شدن مواد شود. اگر تنش زدایی پس از ماشینکاری خشن انجام نشود، تنش پسماند در داخل قطعه باقی می ماند. پس از ذخیره سازی و حرارت دادن، تغییر شکل و ترک خوردگی نخ رخ می دهد و در نتیجه عیوب مکرر در صنعت ایجاد می شود. مسائل استرس به ویژه در قطعات کوچک M2 و M3 برجسته است.

● مشکل در ماشینکاری رزوه های کوچک: بست های Micro PEEK مانند M2 و M2.5 دارای رزوه های نازک و شکننده هستند. شیرها در حین ضربه زدن مستعد شکستن هستند و ریز ترک های مخفی به راحتی در حین ماشین کاری ایجاد می شوند. بر خلاف بازده فوق العاده پیچ های فولادی ضد زنگ، بازده پایین است.

فرآیند قالب گیری تزریقی

PEEK دارای نقطه ذوب بالاتر از 343 درجه سانتیگراد است که به قالب ها و تجهیزات تخصصی با دمای بالا برای قالب گیری تزریقی نیاز دارد. پنجره فرآیند باریک است و سرمایه گذاری اولیه در قالب زیاد است. سرمایه گذاری بالا در قالب و چرخه های طولانی باز کردن قالب؛ دقت رزوه محدود، مستعد کمبود مواد و فرز. نرخ عیب بالا برای اشکال پیچیده سر و قطعات کوچک.

مشکل در قالب گیری تزریقی در نقطه ذوب PEEK بالای 343 درجه سانتیگراد است که به بشکه ها و قالب های با دمای بالا نیاز دارد. خشک کردن ناکافی می تواند منجر به حباب های هوا و رگه های نقره ای در داخل محصول شود. دمای ناکافی قالب منجر به بلورینگی ناکافی می شود که به طور قابل توجهی مقاومت دما و مقاومت در برابر خزش را کاهش می دهد. رزوه های قالب گیری تزریقی مستعد کمبود مواد، فلاش و فرز هستند و قابلیت اطمینان در کاربردهای با دقت بالا کافی نیست.

Ideal Plastic هر دو فرآیند را با دقت کنترل می کند و روش تولید مناسب را بر اساس حجم دسته ای، اندازه، دقت و درجه کاربرد هر سفارش انتخاب می کند.

قوانین بازرسی کیفیت

هر دسته از اتصال دهنده های PEEK مجموعه ای تعریف شده از مراحل بازرسی و کنترل کارخانه را قبل از ارسال طی می کند و خطرات خرابی پنهان در تجهیزات پیشرفته را به حداقل می رساند.

1. بازرسی نخ: بازرسی 100% گیج های thread go/no-go. گیج های go باید به آرامی پیچ شوند، و گیج های بدون حرکت نباید بیش از 2 رشته پیچ شوند. اندازه های کوچک مانند M2 و M3 غربالگری ویژه ای برای بررسی نخ های بریده شده و ریزترک ها انجام می شود.

2. بازرسی ابعادی: اندازه گیری ها در دمای اتاق (20 درجه سانتیگراد) انجام می شود تا از خطاهای اندازه گیری ناشی از انبساط و انقباض حرارتی جلوگیری شود. ابعاد بحرانی با استفاده از کولیس و میکرومتر بر اساس نقشه ها یا استانداردها بررسی می شود. گزارش های تمام بعدی برای نمونه قطعات دقیق تهیه می شود.

3. بازرسی بصری + نمونه برداری از ذره بین: قطعات را از نظر ترک، بریدگی، سفید شدن سوخته و بریدگی بررسی کنید. نخ ها و شیارهای سر باید عاری از لبه های فرو ریخته و گوشه های بریده باشند. اجزای پرکننده باید از نظر تجمع و برآمدگی پرکننده بررسی شوند.

4. تأیید نمونه برداری مخرب (مشخصات پرخطر): برای دسته‌های کوچک مانند M2/M2.5، نمونه‌هایی برای تست تخریب گشتاور گرفته می‌شود تا مقاومت رزوه در برابر نیروهای مخرب بررسی شود و خطرات احتمالی ترک پنهان از قبل شناسایی شود.

5. کنترل تمیزی (درجه نیمه هادی): تمیز کردن اولتراسونیک برای از بین بردن ریز ذرات زباله های برش. بسته بندی تمیز و ضد الکتریسیته ساکن برای جلوگیری از آلودگی ثانویه.

این بررسی‌های چند مرحله‌ای به مشتریان کمک می‌کند تا از مشکلات رایج کیفیت موجود در جایگزین‌های ارزان‌قیمت موجود در بازار اجتناب کنند.

مقایسه مواد

بسیاری از ترموپلاستیک های با کارایی بالا برای تولید بست ها استفاده می شوند. انتخاب پلیمر صحیح نیاز به متعادل کردن مقاومت دما، عملکرد خزش، شکنندگی و سازگاری شیمیایی برای مجموعه هدف دارد.

هیچ ماده واحدی برای همه موارد استفاده کار نمی کند. جدول مقایسه به مهندسان کمک می کند تا به سرعت گزینه های مواد را با توجه به دمای کار، خلاء مورد نیاز، قرار گرفتن در معرض مواد شیمیایی و فرکانس نگهداری محدود کنند.

موارد شکست میدانی

مورد 1: ترک دسته ای پیچ های M3 CF PEEK در محفظه های خلاء نیمه هادی

علامت: همه پیچ ها تست مونتاژ را پشت سر گذاشتند، اما پس از 50 چرخه دمای بالا شروع به ترک خوردن کردند.
علت اصلی: پرداخت مستقیم پس از خشن کردن CNC، نادیده گرفتن بازپخت میانی، که منجر به تنش برش باقی مانده و آزاد شدن تنش ترکیبی از چرخه حرارتی می شود.
راه حل: عملیات زبری اجباری، بازپخت و تکمیل فرآیند.

مورد 2: شل شدن طولانی مدت در تجهیزات شیمیایی، بدون شکستگی قابل مشاهده
علامت: گشتاور مونتاژ در محل بود، بدون شکستگی، اما پیش بارگذاری به طور مداوم پس از چرخه دما کاهش می یابد.
علت اصلی: دمای عملیاتی از Tg (143 ℃) فراتر رفت، که منجر به عدم تطابق خزش و انبساط حرارتی تحت بار مداوم می شود.
راه حل: با درجه GF PEEK جایگزین کنید، واشر PEEK را اضافه کنید و فرآیند سفت کردن مجدد دوره ای را اجرا کنید.

مورد 3: پیچ های PEEK قالب گیری تزریقی دست نخورده در دمای اتاق، جدا شدن سریع رزوه در دماهای بالا
پدیده: تست دمای اتاق را پشت سر می گذارد، اما نخ ها به سرعت در دمای 180 درجه سانتیگراد شکست می خورند.
علت اصلی: دمای قالب ناکافی، بلورینگی کم قطعه و مقاومت ناکافی در برابر خزش در دماهای بالا.
راه حل: با یک نسخه CNC ماشینکاری شده و آنیل شده جایگزین کنید.

این مثال‌های عملی نشان می‌دهند که تصمیم‌گیری‌های خرید نباید تنها بر قیمت تکیه کنند، بلکه باید بر کنترل کامل فرآیند از جمله بازپخت و مدیریت کریستالی نیز متکی باشند.

سوالات متداول

Q1: آیا PEEK در محیط های دوچرخه سواری با دمای بالا به پایین شل می شود؟

A1: خطر کمی شل شدن وجود دارد. PEEK ضریب انبساط حرارتی بیشتری نسبت به فلز دارد و دمای سرد و گرم متناوب باعث کاهش پیش بارگیری می شود که می تواند توسط واشرها جبران شود و به طور دوره ای مجدداً سفت شود.

Q2: آیا می توان اتصال دهنده های غیر استاندارد و نامنظم PEEK را سفارشی کرد؟

A2: به طور کامل پشتیبانی می شود. سفارشی‌سازی گام‌های نخ خاص، شکل‌های سر، پله‌ها و ساختارهای نامنظم بر اساس نقشه‌های 2 بعدی/3 بعدی مشتری بدون نیاز به ساخت قالب در دسترس است.

Q3: طول عمر تقریبی اتصال دهنده های پلاستیکی PEEK چقدر است؟

A3: در شرایط عملیاتی معمولی در دمای اتاق، آنها می توانند تقریباً به طور نامحدود دوام بیاورند. در شرایط دمای بالا، خورنده و ارتعاش دینامیکی، طول عمر به انتخاب مواد و گشتاور مونتاژ بستگی دارد. انتخاب صحیح می تواند دوام را در کل چرخه عمر تجهیزات تضمین کند.

Q4: طول درگیری با موضوع ایمن برای محصول چقدر است؟

A4: PEEK پر نشده ≥1.5D. CF PEEK ≥2D (D = قطر نخ اسمی). اتصال دهنده های PEEK با رزوه ریز به دلیل مقاومت برشی کم توصیه نمی شوند.

Q5: محدودیت های بست PEEK چیست؟

A5: برای سازه های باربر اولیه ضربه ای سنگین، محیط های اسید اکسید کننده قوی، یا کاربردهایی که نیاز به نیروی پیش سفت شوندگی بسیار بالایی دارند، مناسب نیست. استحکام مکانیکی کمتر از بست های فلزی است.
